ICE2PCS01GXUMA1 Купить - Infineon Управление питанием

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ICE2PCS01GXUMA1

Infineon

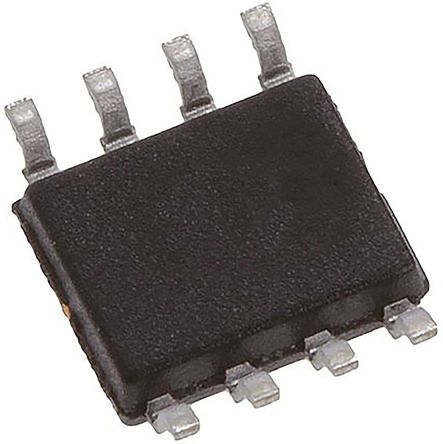

INFINEON ICE2PCS01GXUMA1 PFC Controller IC, 11.5V to 25V & 15mA Supply, 11.5V Lockout, 95% Duty Cycle, 285Hz, SOIC-8

Наличие: 5,366 шт.

Адрес доставки: Москва

Цена: ₽ 32.92

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Infineon

ЧипСити Номер продукта:

CC755053

Категория продукта:

Управление питанием

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ICE2PCS01GXUMA1 характеристики

Атрибут	Значение атрибута
Номенклатура	ICE2PCS01GXUMA1
Производитель	Infineon
ЧипСити Номер продукта	CC755053
Категория продукта	Управление питанием
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	PG-DSO-8
Частота	285 Hz
Напряжение Питания (DC)	11.5V (min)
Количество Стежков	8 Position
Частота Переключения	50kHz ~ 315kHz
Рабочий цикл	95 %
Максимальный рабочий цикл	98.5 %
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	11V ~ 25V
Напряжение питания (Макс)	25 V
Напряжение питания (мин)	11.5 V
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ICE2PCS01GXUMA1 описание продукта

The ICE2PCS01G is a standalone Power Factor Correction (PFC) Controller IC in continuous conduction mode (CCM) for active power factor correction converters. It is designed for converters in boost topology and requires few external components. Its power supply is recommended to be provided by an external auxiliary supply which will switch ON and OFF the IC. The IC operates in the CCM with average current control and in DCM only under light load condition. The switching frequency is programmable by the resistor. Both compensations for the current and voltage loop are external to allow full user control. There is various protection features incorporated to ensure safe system operation conditions. The internal reference is trimmed to ensure precise protection and control level. The device has a fast start-up time with controlled peak start-up current.
Ease of use with few external components
Supports wide range
Average current control
VCC under-voltage lockout
Cycle-by-cycle peak current limiting
Output over-voltage protection
Open loop detection
Enhanced dynamic response
Short start-up (SoftStart) duration
Soft over-current protection
ESD sensitive device, take proper precaution while handling the device.
