HIP4081AIPZ Купить - Intersil Драйвер FET

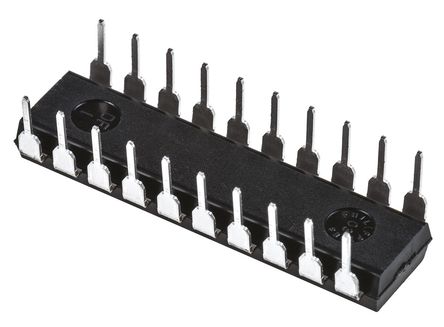

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

HIP4081AIPZ

Intersil

Intersil HIP4081AIPZ, Quad MOSFET Power Driver 2.5A Full/Half Bridge, 9.5 → 15V, 20Pin PDIP

Наличие: 1,208 шт.

Адрес доставки: Москва

Цена: ₽ 412.78

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Intersil

ЧипСити Номер продукта:

CC54643569

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 02.08.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

HIP4081AIPZ характеристики

Атрибут	Значение атрибута
Номенклатура	HIP4081AIPZ
Производитель	Intersil
ЧипСити Номер продукта	CC54643569
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	20 Pin
Корпус/Пакет	DIP-20
Напряжение Питания (DC)	9.50 V, 15.0 V (max)
Время Нарастания/Спада	10 ns
Количество Выходных Интерфейсов	4 Output
Выходное Напряжение	≤15.0 V
Выходной Ток	2.50 A
Количество Стежков	20 Position
Выходной ток (Макс)	2.5 A
Время падения (Макс)	25 ns
Время падения (Макс)	25 ns
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	9.5V ~ 15V
Напряжение питания (Макс)	15 V
Напряжение питания (мин)	9.5 V
Длина	26.9 mm
Ширина	7.11 mm
Высота	4.95 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

HIP4081AIPZ описание продукта

The HIP4081AIPZ is a high frequency, medium voltage Full-bridge N-channel FET Driver IC. It can drive every possible switch combination except those which would cause a shoot-through condition. This can switch at frequencies up to 1MHz and is well suited to driving voice coil motors, high-frequency switching power amplifiers and power supplies and can drive medium voltage brush motors. Short propagation delays of approximately 55ns maximizes control loop crossover frequencies and dead-times which can be adjusted to near zero to minimize distortion, resulting in rapid, precise control of the driven load.
Independently drives 4 N-channel FET in full-bridge configurations
95VDC Bootstrap supply maximum voltage
Drives 1000pF load at 1MHz in free air at 50°C
User-programmable dead time
On-chip Charge-pump and bootstrap upper bias supplies
DIS (disable) overrides input control
Very low power consumption
Under voltage protection
Stresses those listed in absolute maximum ratings may cause permanent damage to the device.
