HIN202CBNZ Купить - Intersil Чип интерфейса

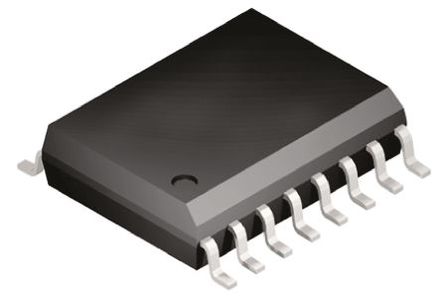

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

HIN202CBNZ

Intersil

HIN202 Series 120kbps 5V Dual RS-232 Transmitter and Receiver - SOIC-16

Наличие: 4,397 шт.

Адрес доставки: Москва

Цена: ₽ 95.03

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Intersil

ЧипСити Номер продукта:

CC8298608

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

HIN202CBNZ характеристики

Атрибут	Значение атрибута
Номенклатура	HIN202CBNZ
Производитель	Intersil
ЧипСити Номер продукта	CC8298608
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	5.00 V, 5.50 V (max)
Ток Питания	15 mA
Количество Стежков	16 Position
Скорость Передачи Данных	120 kbps
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	4.5V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.5 V
Длина	10 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

HIN202CBNZ описание продукта

The HIN202CBNZ is a +5V Powered RS-232 Transmitter/Receiver with 0.1µF external capacitors. The HIN202 family of RS-232 transmitters/receivers interface circuits meet all EIA RS-232E and V.28 specifications and are particularly suited for those applications where ±12V is not available. They require a single +5V power supply and feature onboard charge pump voltage converters which generate +10 and -10V supplies from the 5V supply. The family of devices offers a wide variety of RS-232 transmitter/receiver combinations to accommodate various.
Meets All RS-232E and V.28 specifications
Requires only 0.1µF or greater external capacitors
120kBps High data rate
Requires only single +5V power supply
Onboard voltage doubler/inverter
5mA Low power consumption (typical)
1µA Low power shutdown function (typical)
Three-state TTL/CMOS receiver outputs
Multiple drivers
±10V Output swing for +5V input
300R Power-off source impedance
Output current limiting
TTL/CMOS compatible
30V/µs Maximum slew rate
Multiple receivers
±30V Input voltage range
3 to 7kR Input impedance
0.5V Hysteresis to improve noise rejection
ESD sensitive device, take proper precaution while handling the device.
