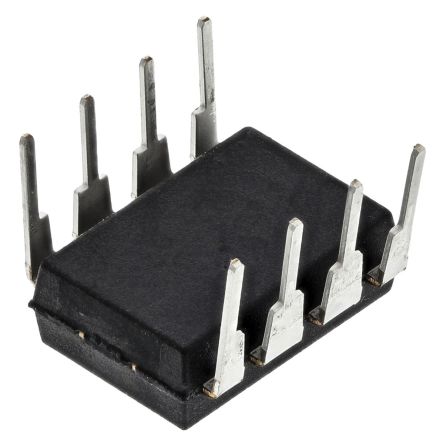

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

HCPL4503M

Fairchild

FAIRCHILD SEMICONDUCTOR HCPL4503M Optocoupler, Transistor Output, 1Channel, DIP, 8Pins, 25mA, 5kV, 19%

Наличие: 19,833 шт.

Адрес доставки: Москва

Цена: ₽ 111.19

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC12364258

Категория продукта:

Оптопара/ оптоизолятор

3D модель

Оплата:

Обновлено 02.08.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

HCPL4503M характеристики

Атрибут	Значение атрибута
Номенклатура	HCPL4503M
Производитель	Fairchild
ЧипСити Номер продукта	CC12364258
Категория продукта	Оптопара/ оптоизолятор
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Входное Напряжение (DC)	1.45 V
Выходное Напряжение	≤20.0 V
Выходной Ток	8 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Напряжение в Прямом Направлении	1.45 V
Рассеяние Мощности	100 mW
Время Нарастания	0.8 µs
Напряжение Изоляции	5000 Vrms
Прямой ток	25 mA
Выходное напряжение (Макс)	20 V
Входной ток (мин)	25 mA
Обратное напряжение пробоя	5 V
Максимальное прямое напряжение (Макс)	1.7 V
Прямой ток (макс)	25 mA
Время падения	0.8 µs
Рабочая температура (Макс)	100 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	100 mW
Длина	9.91 mm
Ширина	6.86 mm
Высота	3.94 mm
Рабочая Температура	-40℃ ~ 100℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

HCPL4503M описание продукта

The HCPL4503M is a 1-channel 8-pin high speed Transistor Optocoupler consists of an AlGaAs LED optically coupled to a high speed photodetector transistor for each channel. A separate connection for the bias of the photodiode improves the speed by several orders of magnitude over conventional phototransistor optocoupler by reducing the base-collector capacitance of the input transistor. It is suitable for line receivers, pulse transformer replacement, output interface to CMOS-LSTTL-TTL and wide-bandwidth analogue coupling. It has no internal connection to the phototransistor base for improved noise immunity. An internal noise shield provides superior common-mode rejection of up to 50000V/µs.
1Mbps High speed
890V Maximum working insulation voltage
6000V High allowable overvoltage
0 to 70°C CTR guaranteed
10kV/µs Superior CMR

Показывать

HCPL4503M Даташит PDF

19 страницы, 620 КБ
