HCNW4504 Купить - AVAGO Technologies Оптопара/ оптоизолятор

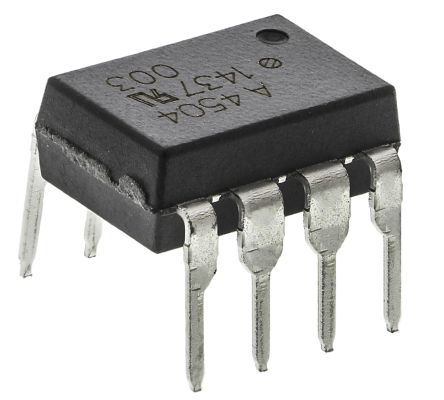

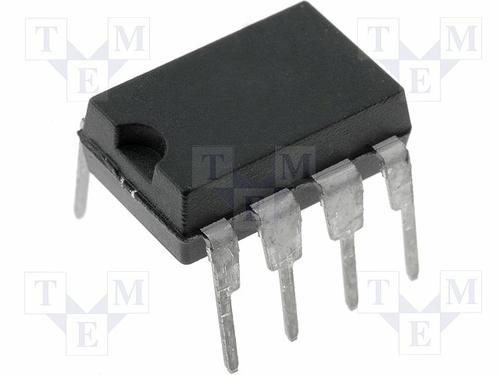

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

HCNW4504

AVAGO Technologies

High Speed Optocouplers 1CH 12mA 0.1W(1/10W)

Наличие: 87 шт.

Адрес доставки: Москва

Цена: ₽ 331.49

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

AVAGO Technologies

ЧипСити Номер продукта:

CC254183276

Категория продукта:

Оптопара/ оптоизолятор

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

HCNW4504 характеристики

Атрибут	Значение атрибута
Номенклатура	HCNW4504
Производитель	AVAGO Technologies
ЧипСити Номер продукта	CC254183276
Категория продукта	Оптопара/ оптоизолятор
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	PDIP-8
Входное Напряжение (DC)	1.59 V
Выходное Напряжение	≤20.0 V
Выходной Ток	8 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Напряжение в Прямом Направлении	1.85 V
Рассеяние Мощности	0.1 W
Напряжение Изоляции	5000 Vrms
Прямой ток	25 mA
Обратное напряжение пробоя	3 V
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-55 ℃
Длина	11.15 mm
Ширина	9 mm
Высота	5.1 mm
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
	Показывать Просмотр аналоги замена

HCNW4504 описание продукта

Description
The HCPL-4504 and HCPL-0454 contain a GaAsP LED while the HCPL-J454 and HCNW4504 contain an AlGaAs LED. The LED is optically coupled to an integrated high gain photo detector.
The HCPL-4504 series has short propagation delays and high CTR. The HCPL-4504 series also has a guaranteed propagation delay difference (tPLH-tPHL). These features make the HCPL-4504 series an excellent solution to IPM inverter dead time and other switching problems. The CTR, propagation delay, and CMR are specified both for TTL and IPM conditions which are provided for ease of application.
Features
• Short propagation delays for TTL and IPM applications
• 15 kV/μs minimum Common Mode Transient immunity at VCM = 1500 V for TTL/load drive
• High CTR at TA = 25°C
>25% for HCPL-4504/0454
>23% for HCNW4504
>19% for HCPL-J454
• Electrical specifications for common IPM applications
• TTL compatible
• Open collector output
• Safety approval:
UL recognized
– 3750 V rms/1min. for HCPL-4504/0454/J454
– 5000 V rms/1min. for HCPL-4504 Option 020 and HCNW4504
CSA approved
IEC/EN/DIN EN 60747-5-2 approved
– VIORM = 560 Vpeak for HCPL-0454 Option 060
– VIORM = 630 Vpeak for HCPL-4504 Option 060
– VIORM = 891 Vpeak for HCPL-J454
– VIORM = 1414 Vpeak for HCNW4504
Applications
• Inverter circuits and Intelligent Power Module (IPM) interfacing: High Common Mode Transient immunity (> 10 kV/μs for an IPM load/drive) and (tPLH - tPHL) Specified (see Power Inverter Dead Time section)
• Line receivers: Short propagation delays and low in put-output capacitance
• High speed logic ground isolation: TTL/TTL, TTL/CMOS, TTL/LSTTL
• Replaces pulse transformers: Save board space and weight
• Analog signal ground isolation: Integrated photodetector provides improved linearity over phototransistors

Показывать

HCNW4504 Даташит PDF

19 страницы, 410 КБ

07/01/2014

19 страницы, 181 КБ

20 страницы, 313 КБ

11/25/2018

просматривать

HCNW4504 Даташит PDF

19 страницы, 236 КБ

03/28/2012

просматривать

HCNW4504 Другие Даташит

19 страницы, 195 КБ

01/04/2010

просматривать
