FSFA2100 Купить - ON Semiconductor Преобразователь AC-DC

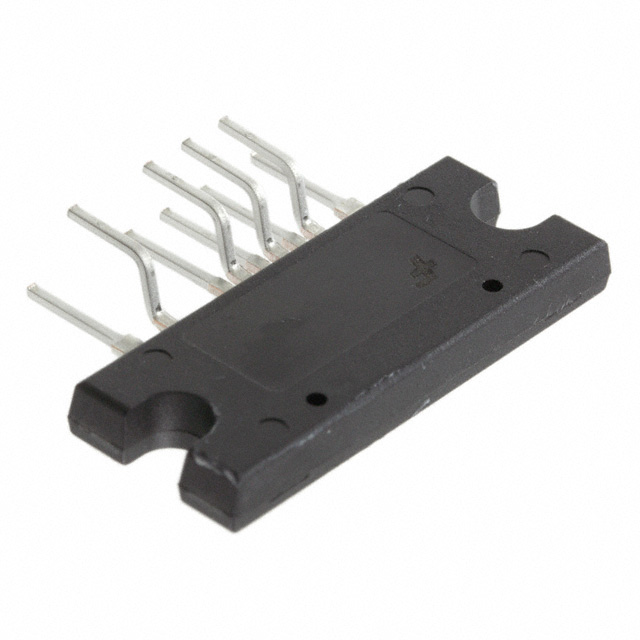

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

FSFA2100

ON Semiconductor

FSFA2100 Series 25V 106kHz 0.38Ω Through Hole Power Switch - SIP-9

Наличие: 1,060 шт.

Адрес доставки: Москва

Цена: ₽ 544.03

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC68484331

Категория продукта:

Преобразователь AC-DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

FSFA2100 характеристики

Атрибут	Значение атрибута
Номенклатура	FSFA2100
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC68484331
Категория продукта	Преобразователь AC-DC
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	9 Pin
Корпус/Пакет	SIP-9
Номинальная Мощность	200 W
Количество Выходных Интерфейсов	1 Output
Пробивное Напряжение	650 V
Частота Переключения	100 kHz
Рабочий цикл	50 %
Рабочая температура (Макс)	130 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	14.5V ~ 25V
Длина	26.2 mm
Ширина	10.7 mm
Высота	3.4 mm
Рабочая Температура	-40℃ ~ 130℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Compliant with Exemption
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

FSFA2100 описание продукта

The growing demand for higher power density and low profile in power converter designs has forced designers to increase switching frequencies. Operation at higher frequencies considerably reduces the size of passive components, such as transformers and filters. However, switching losses have been an obstacle to high-frequency operation. To reduce switching losses and allow high-frequency operation, Pulse Width Modulation (PWM) with soft-switching techniques have been developed. These techniques allow switching devices to be softly commutated, which dramatically reduces the switching losses and noise. FSFA2100 is an integrated PWM controller and SuperFET® specifically designed for Zero-Voltage-Switching (ZVS) half-bridge converters with minimal external components. The internal controller includes an oscillator, under-voltage-lockout, leading-edge blanking (LEB), optimized high-side and low-side gate driver, internal soft-start, temperature-compensated precise current sources for loop compensation and self-protection circuitry. Compared with discrete MOSFET and PWM controller solution, FSFA2100 can reduce total cost; component count, size, and weight; while simultaneously increasing efficiency, productivity, and system reliability.
Features
---
|
Optimized for Complementary Driven Half-Bridge Soft-Switching Converters
Can be Applied to Various Topologies: Asymmetric PWM Half-Bridge Converters, Asymmetric PWM Flyback Converters, Asymmetric PWM Forward Converters, Active Clamp Flyback Converters
High Efficiency through Zero-Voltage-Switching (ZVS)
Internal SuperFET®s with Fast-Recovery Type Body Diode (trr=120ns)
Fixed Dead Time (200ns) Optimized for MOSFETs
Up to 300kHz Operating Frequency
Internal Soft-Start
Pulse-by-Pulse Current Limit
Burst-Mode Operation for Low Standby Power Consumption
Protection Functions: Over-Voltage Protection (OVP), Over-Load Protection (OLP), Abnormal Over-Current Protection (AOCP), Internal Thermal Shutdown (TSD)
