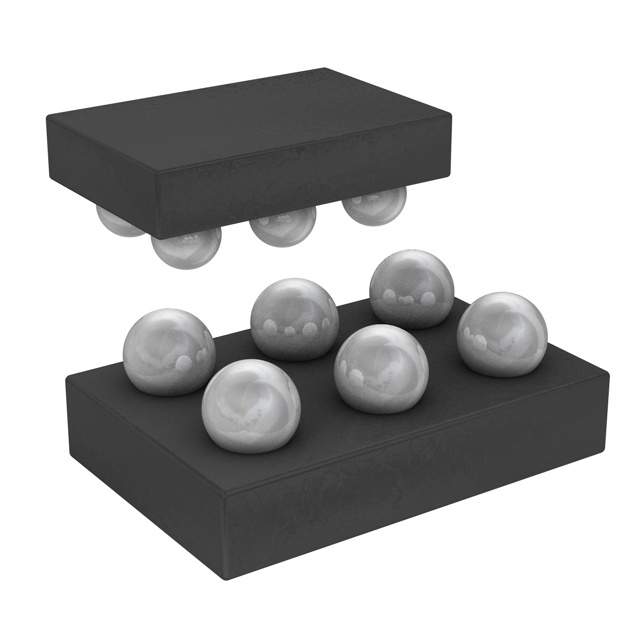

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

FPF2194

ON Semiconductor

Current Limit SW 1IN 1Out 1.8V to 5.5V 0.1A to 1.5A 6Pin CSP T/R

Наличие: 992 шт.

Адрес доставки: Москва

Цена: ₽ 33.13

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC73454585

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

FPF2194 характеристики

Атрибут	Значение атрибута
Номенклатура	FPF2194
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC73454585
Даташит
3D модель	3D модель
Количество Выводов	6 Pin
Корпус/Пакет	WLCSP-6
Количество Выходных Интерфейсов	1 Output
Количество Стежков	6 Position
Рассеяние Мощности	1200 mW
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	1.8 V
Выходной ток (Макс)	1.5 A
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1200 mW
Входное напряжение	5.5 V
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

FPF2194 описание продукта

The FPF2194 load switch provides full protection to systems and loads that may encounter large current conditions. These devices contain a 55mΩ current-limited Pchannel MOSFET that can operate over an input voltage range of 1.8 to 5.5V. Internally, current is prevented from flowing when the MOSFET is off and the output voltage is higher than the input voltage. Switch control is by a logic input (ON) capable of interfacing directly with low-voltage control signals. Each part contains thermal shutdown protection that shuts off the switch to prevent damage to the part when a continuous over-current condition causes excessive heating. When the switch current reaches the current limit, the parts operate in a constant-current mode to prohibit excessive currents from causing damage. For the FPF2194, if the constant current condition still persists after 30ms, the parts shut off the switch and pull the fault signal pin (FLAGB) LOW. The FPF2194 does not have this auto-restart feature, so the switch remains off until the ON pin is cycled. The minimum current limit is 100mA. These parts are available in a space-saving six ball advanced 1 x 1.5mm WLCSP package.
Features
---
|
<1.8 to 5.5V Input Voltage Range
Controlled Turn-On
0.1 to 1.5A Adjustable Current Limit
Under-Voltage Lockout
Thermal Shutdown
<2µA Shutdown Current
Auto Restart
Fast Current Limit Response Time
5µs to Moderate Over Currents
30ns to Hard Shorts
Fault Blanking
Reverse Current Blocking
