FAN7391MX Купить - ON Semiconductor Драйвер FET

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

FAN7391MX

ON Semiconductor

Driver 600V 4.5A 1Out High and Low Side Half Brdg Non-Inv 14Pin SO N T/R

Наличие: 28,301 шт.

Адрес доставки: Москва

Цена: ₽ 82.31

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC47850203

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

FAN7391MX характеристики

Атрибут	Значение атрибута
Номенклатура	FAN7391MX
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC47850203
Категория продукта	Драйвер FET
Даташит

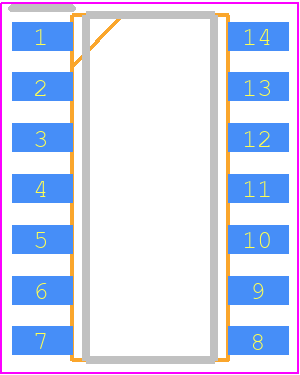

3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	SOP-14
Время Нарастания/Спада	25ns, 20ns
Количество Выходных Интерфейсов	2 Output
Рассеяние Мощности	1000 mW
Время падения (Макс)	45 ns
Время падения (Макс)	50 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1000 mW
Напряжение питания	10V ~ 20V
Длина	8.75 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

FAN7391MX описание продукта

The FAN7391 is a monolithic high- and low-side gate-drive IC, which can drive high-speed MOSFETs and IGBTs that operate up to +600 V. It has a buffered output stage with all NMOS transistors designed for high pulse current driving capability and minimum cross-conduction.Fairchild"s high-voltage process and common-mode noise-canceling techniques provide stable operation of the high-side driver under high-dv/dt noise circumstances. An advanced level-shift circuit offers high-side gate driver operation up to V = 15V. The advanced input filter of HIN provides protection against short-pulsed input signals caused by noise.The UVLO circuits prevent malfunction when V are lower than the specified threshold voltage. The high-current and low-output voltage-drop feature makes this device suitable for the PDP sustain pulse driver, motor driver, switching mode power supply, and high-power DC-DC converter applications.
Features
---
|
Floating Channel for Bootstrap Operation to +600V
Typically 4.5A/4.5A Sourcing/Sinking Current Driving Capability
Common-Mode dv/dt Noise-Cancelling Circuit
Built-in Under-Voltage Lockout for Both Channels
Built-in Advanced Input Filter
Matched Propagation Delay for Both Channels
Logic(VSS) and Power (COM) Ground ±5V Offset
3.3V and 5V Input Logic Compatible
Output In-Phase with Input
