FAN73611MX Купить - Fairchild Драйвер FET

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

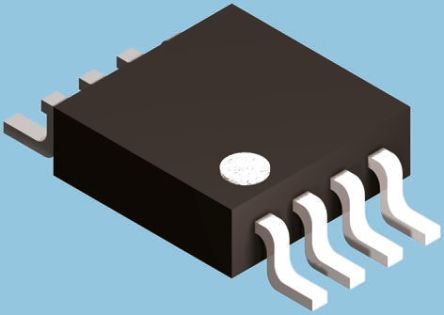

FAN73611MX

Fairchild

Fairchild Semiconductor FAN73611MX, MOSFET Power Driver, 250mA, 10 → 20V, Inverting, 8Pin SOP

Наличие: 9,767 шт.

Адрес доставки:

Цена: ₽ 73.04

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC89557883

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

FAN73611MX характеристики

Атрибут	Значение атрибута
Номенклатура	FAN73611MX
Производитель	Fairchild
ЧипСити Номер продукта	CC89557883
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	10.0V (min)
Время Нарастания/Спада	70ns, 30ns
Количество Выходных Интерфейсов	1 Output
Количество Стежков	8 Position
Рассеяние Мощности	0.625 W
Время Нарастания	140 ns
Время падения	60 ns
Время падения (Макс)	60 ns
Время падения (Макс)	140 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	625 mW
Напряжение питания	10V ~ 20V
Напряжение питания (Макс)	20 V
Напряжение питания (мин)	10 V
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

FAN73611MX описание продукта

The FAN73611MX is a single-channel monolithic high-side Gate Drive IC for electronic ballast. It can drive MOSFETs and IGBTs operating up to +600V. Fairchild"s high-voltage process and common-mode noise cancelling techniques provide stable operation of the high-side driver under high dv/dt noise circumstances. An advanced level-shift circuit offers high-side gate driver operation up to VS=-9.8V (typical) for VBS=15V. The UVLO circuits prevents malfunction when VDD or VBS is lower than the specified threshold voltage. The output drivers typically source/sink 250/500mA respectively, which is suitable for Plasma Display Panel (PDP) application, motor drive inverter and switching mode power supply applications.
Common-mode dv/dt noise-cancelling circuit
Output in phase with input signal
Under-voltage lockout for VDD and VBS

Показывать

FAN73611MX Даташит PDF

13 страницы, 345 КБ

07/26/2010
