ESM3030DV Купить - ST Microelectronics Двухполюсный плоскостной транзистор

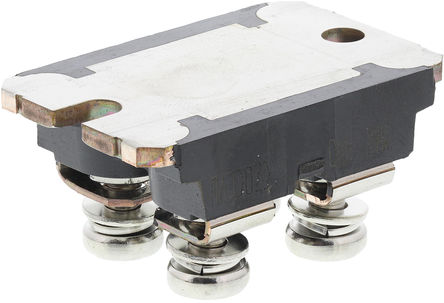

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ESM3030DV

ST Microelectronics

ISOTOP NPN 300V 100A

Наличие: 1,233 шт.

Адрес доставки: Москва

Цена: ₽ 1,683.03

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC14161350

Категория продукта:

Двухполюсный плоскостной транзистор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ESM3030DV характеристики

Атрибут	Значение атрибута
Номенклатура	ESM3030DV
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC14161350
Категория продукта	Двухполюсный плоскостной транзистор
Даташит
3D модель	3D модель
Стиль Монтажа	Screw
Количество Выводов	4 Pin
Корпус/Пакет	SOT-227-4
Номинальное Напряжение (DC)	300 V
Номинальный Ток	100 A
Ток Нагрузки	100 A
Количество Стежков	4 Position
Полярность	NPN
Рассеяние Мощности	225 W
Пробивное Напряжение (Коллектор-Эмиттер)	300 V
Непрерывный ток коллектора	100A
hFE Min	300 @85A, 5V
Максимальная входная мощность	225 W
Усиление постоянного тока (hFE)	300
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	225000 mW
Длина	38.2 mm
Ширина	25.5 mm
Высота	9.1 mm
Рабочая Температура	150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Compliant with Exemption
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ESM3030DV описание продукта

The ESM3030DV is a NPN Darlington Power Module designed for welding equipment, SMPS and UPS as well as DC/DC and DC/AC converters. Fast switching times and very low saturation voltage resulting in reduced switching and conduction losses.
High current power bipolar module
Very low Rth junction case
Specified accidental overload areas
Ultra fast freewheeling diode
Fully insulated
Easy to mount
Low internal parasitic inductance
Well-controlled hFE parameter for increased reliability
