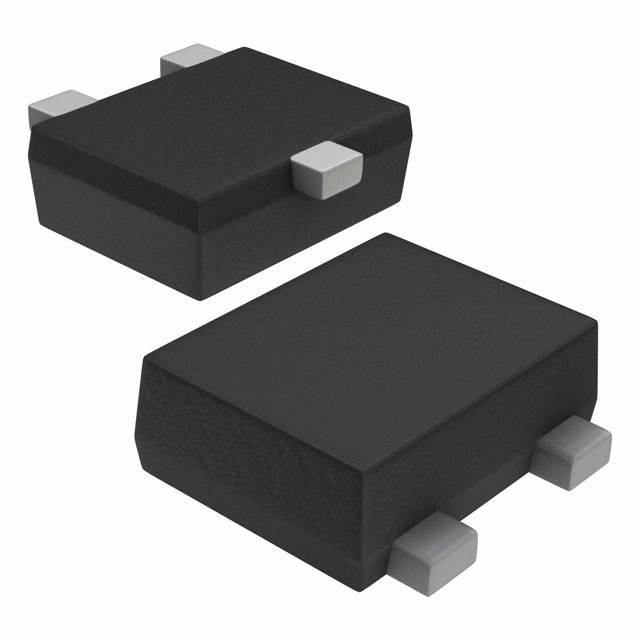

ESDALC6V1P3 Купить - ST Microelectronics Телевизионные диоды

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ESDALC6V1P3

ST Microelectronics

TVS DIODE 3V SOT663

Наличие: 209 шт.

Адрес доставки:

Цена: ₽ 0.00

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC182191677

Категория продукта:

Телевизионные диоды

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ESDALC6V1P3 характеристики

Атрибут	Значение атрибута
Номенклатура	ESDALC6V1P3
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC182191677
Категория продукта	Телевизионные диоды
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	SOT-663
Номинальное Напряжение (DC)	6.10 V
Номинальная Мощность	30.0 W
Пробивное Напряжение	6.10 V
Пиковая импульсная мощность	30 W
Минимальное напряжение пробоя	6.1 V
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Длина	1.60 mm
Ширина	850 µm
Высота	700 µm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

ESDALC6V1P3 описание продукта

Description
The ESDALC6V1Px are monolithic suppressors designed to protect components connected to data and transmission lines against ESD.
These devices clamp the voltage just above the logic level supply for positive transients and to a diode drop below ground for negative transients.
Features
■ 2 to 4 unidirectional Transil functions
■ Breakdown voltage VBR = 6.1 V min.
■ Low leakage current < 100 nA
■ Low capacitance (7.5 pF @ 3 V)
■ Very small PCB area < 2.6 mm2
Main applications
Where transient overvoltage protection in ESD sensitive equipment is required, such as:
■ Computers
■ Printers
■ Communication systems
■ Cellular phone handsets and acessories
■ Wireline and wireless telephone sets
■ Set top boxes
