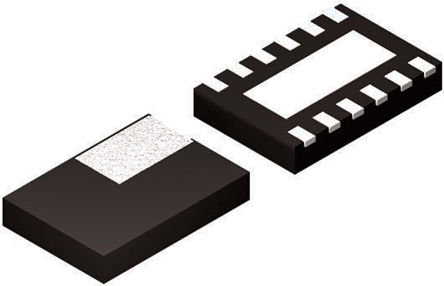

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

DRV8835DSSR

TEXAS INSTRUMENTS DRV8835DSSR Motor Driver/Controller, Half Bridge, 2V to 7V supply, 11V/1.5A/2Outputs, SON-12

Наличие: 633 шт.

Адрес доставки: Москва

Цена: ₽ 48.30

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC667144

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 10.07.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

DRV8835DSSR характеристики

Атрибут	Значение атрибута
Номенклатура	DRV8835DSSR
Производитель	TI
ЧипСити Номер продукта	CC667144
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	12 Pin
Корпус/Пакет	WFDFN-12
Напряжение Питания (DC)	2.00V (min)
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	11 V
Выходной Ток	1.5 A
Количество Стежков	12 Position
Частота Переключения	250 kHz
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2V ~ 7V
Напряжение питания (Макс)	7 V
Напряжение питания (мин)	2 V
Длина	3.1 mm
Ширина	2.1 mm
Высота	0.75 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2018/01/15
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

DRV8835DSSR описание продукта

The DRV8835DSSR is a 1.5A Low Voltage Stepper or Single/Dual Brushed DC Motor Driver with dual supplies (PWM or PH/EN Ctrl), provides an integrated motor driver solution. The device has two H-bridge drivers and can drive two DC motors or one stepper motor, as well as other devices like solenoids. The output driver block for each consists of N-channel power MOSFET"s configured as an H-bridge to drive the motor winding. An internal charge pump generates needed gate drive voltages. It can supply up to 1.5A of output current per H-bridge. It operates on a motor power supply voltage from 0 to 11V and a device power supply voltage of 2 to 7V. PHASE/ENABLE and IN/IN interfaces can be selected which are compatible with industry-standard devices. Internal shutdown functions are provided for over-current protection, short circuit protection, under voltage lockout and over-temperature.
Dual H-Bridge motor driver
Capable of driving two DC motors or one stepper motor
HS + LS 305mR Low MOSFET on-resistance
1.5A Maximum drive current per H-Bridge
Bridges may be paralleled for 3A drive current
0 to 11V Motor-operating supply-voltage range
2 to 7V Logic supply-voltage range
Separate logic and motor power supply pins
Flexible PWM or PHASE/ENABLE interface
Low power sleep mode with 95nA maximum supply current
Green product and no Sb/Br
