DRV8830DGQ

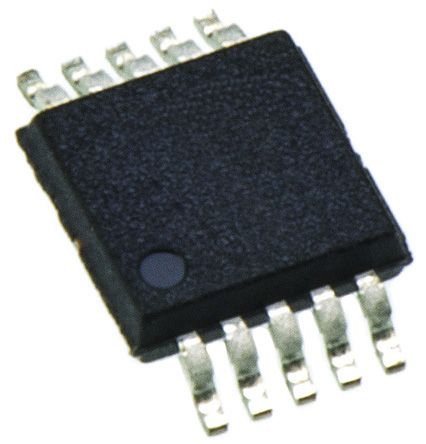

TEXAS INSTRUMENTS DRV8830DGQ Motor Driver/Controller, Half Bridge, 2.75V to 6V supply, 1A/2Outputs, MSOP-80

Наличие: 1,216 шт.

Адрес доставки: Москва

Цена: ₽ 315.91

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC18782136

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

DRV8830DGQ характеристики

Атрибут	Значение атрибута
Номенклатура	DRV8830DGQ
Производитель	TI
ЧипСити Номер продукта	CC18782136
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	80 Pin
Корпус/Пакет	PowerPad-MSOP-10
Напряжение Питания (DC)	2.75V (min)
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	1.285 V
Выходной Ток	1 A
Количество Стежков	80 Position
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.75V ~ 6.8V
Напряжение питания (Макс)	6 V
Напряжение питания (мин)	2.75 V
Длина	3.1 mm
Ширина	3.1 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

DRV8830DGQ описание продукта

The DRV8830 device provides an integrated motor driver solution for battery-powered toys, printers, and other low-voltage or battery-powered motion control applications. The device has one H-bridge driver, and can drive one DC motor or one winding of a stepper motor, as well as other loads like solenoids. The output driver block consists of N-channel and P-channel power MOSFETs configured as an H-bridge to drive the motor winding.
Provided with sufficient PCB heatsinking, the DRV8830 can supply up to 1-A of DC/RMS or peak output current. It operates on power supply voltages from 2.75 V to 6.8 V.
To maintain constant motor speed over varying battery voltages while maintaining long battery life, a PWM voltage regulation method is provided. The output voltage is programmed through an I2C-compatible interface, using an internal voltage reference and DAC.
Internal protection functions are provided for over current protection, short-circuit protection, undervoltage lockout, and overtemperature protection.
The DRV8830 is available in a tiny 3-mm × 3-mm 10-pin VSON package and HVSSOP package with PowerPAD™ (Eco-friendly: RoHS & no Sb/Br).

Показывать

DRV8830DGQ Даташит PDF

22 страницы, 483 КБ

12/31/2015

просматривать

DRV8830DGQ Даташит PDF

31 страницы, 1335 КБ

09/12/2016

просматривать

DRV8830DGQ Даташит PDF

23 страницы, 825 КБ

02/06/2012

просматривать

DRV8830DGQ Даташит PDF

3 страницы, 414 КБ

10/17/2005

просматривать

DRV8830DGQ Даташит PDF

24 страницы, 974 КБ

05/03/2014

просматривать

DRV8830DGQ Даташит PDF

14 страницы, 193 КБ

04/01/2012

просматривать

DRV8830DGQ Даташит PDF

25 страницы, 1182 КБ

08/18/2015

просматривать

DRV8830DGQ Справочное руководство пользователя

6 страницы, 96 КБ

06/03/2011

просматривать

DRV8830DGQ Файл уведомления

13 страницы, 459 КБ

06/28/2013

просматривать
