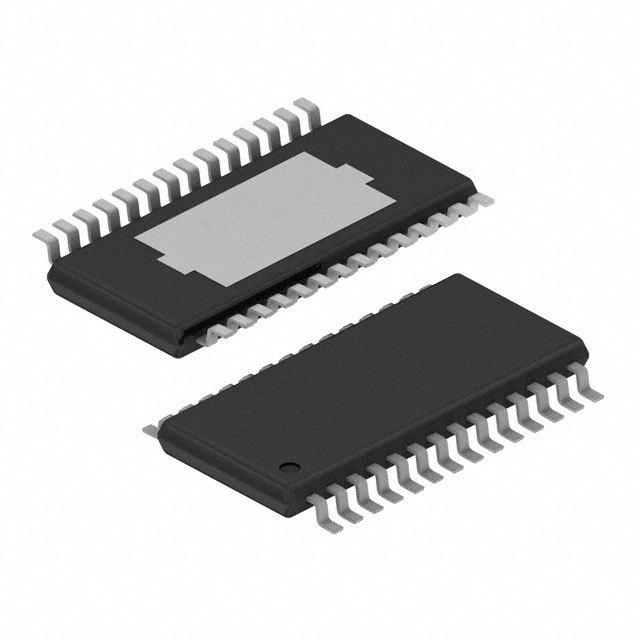

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

Проверка качества компонентов

Лаборатория тестирования электронных компонентов

500 м² CMA-аккредитованная лаборатория

15+ лет опыта в контроле качества

Защита от подделок по стандартам CMA

Лаборатория тестирования электронных компонентов

500 м² CMA-аккредитованная лаборатория

15+ лет опыта в контроле качества

Защита от подделок по стандартам CMA

Лаборатория тестирования электронных компонентов

500 м² CMA-аккредитованная лаборатория

15+ лет опыта в контроле качества

Защита от подделок по стандартам CMA

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Глобальные поставки с
локальной надёжностью

Chipcity принимает
участие в выставке
EXPO ELECTRONICA 2027

13 – 15 АПРЕЛЯ 2027

Москва

DRV8814PWPR

TEXAS INSTRUMENTS DRV8814PWPR DC Motor Driver Dual, 8V to 45V supply, 3.3V/2.5A/2Outputs, HTSSOP-28

Наличие: 222 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 143.27

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ЧипСити Номер продукта:

CC5516800

Категория продукта:

Драйвер электродвигателя

Упаковка: HTSSOP-28

Дата доставки: 7 дней

Оплата:

Обновлено 26.06.2026, 07:48:07(GMT+3)

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

DRV8814PWPR характеристики

Атрибут	Значение атрибута
Номенклатура	DRV8814PWPR
Производитель	TI
ЧипСити Номер продукта	CC5516800
Жизненный Цикл Продукта	Active
Категория продукта	Драйвер электродвигателя
Даташит
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	HTSSOP-28
Напряжение Питания (DC)	8.00V (min)
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	3.3 V
Выходной Ток	2.5 A
Количество Стежков	28 Position
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	8V ~ 45V
Напряжение питания (Макс)	45 V
Напряжение питания (мин)	8 V
Рабочая Температура	-40℃ ~ 85℃
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

DRV8814PWPR описание продукта

The DRV8814PWPR is a 2.5A dual brushed DC Motor Driver with inrush protection. This device has two H-bridge drivers and is intended to drive DC motors. The output driver block for each consists of N-channel power MOSFET"s configured as H-bridges to drive the motor windings. The DRV8814 can supply up to 2.5A peak RMS output current (with proper heat sinking at 24V and 25°C) per H-bridge. A simple parallel digital control interface is compatible with industry-standard devices. Decay mode is programmable to allow braking or coasting of the motor when disabled. Internal shutdown functions are provided for over-current protection, short-circuit protection, under-voltage lockout and over-temperature.
Dual-H-bridge current-control motor driver
Low MOSFET on-resistance
Industry standard parallel digital control interface
Green product and no Sb/Br
