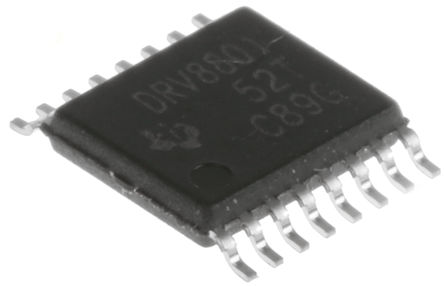

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

Проверка качества компонентов

Лаборатория тестирования электронных компонентов

500 м² CMA-аккредитованная лаборатория

15+ лет опыта в контроле качества

Защита от подделок по стандартам CMA

Лаборатория тестирования электронных компонентов

500 м² CMA-аккредитованная лаборатория

15+ лет опыта в контроле качества

Защита от подделок по стандартам CMA

Лаборатория тестирования электронных компонентов

500 м² CMA-аккредитованная лаборатория

15+ лет опыта в контроле качества

Защита от подделок по стандартам CMA

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Глобальные поставки с
локальной надёжностью

Chipcity принимает
участие в выставке
EXPO ELECTRONICA 2027

13 – 15 АПРЕЛЯ 2027

Москва

DRV8801PWP

TEXAS INSTRUMENTS DRV8801PWP Motor Driver/Controller, Full Bridge, 8V to 38V supply, 0.8Ω RDS, 2.8A/1 Output, TSSOP-16

Наличие: 324 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 471.51

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ЧипСити Номер продукта:

CC19270692

Категория продукта:

Драйвер электродвигателя

Упаковка: TSSOP-16

Дата доставки: 7 дней

Оплата:

Обновлено 30.07.2026, 07:48:07(GMT+3)

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

DRV8801PWP характеристики

Атрибут	Значение атрибута
Номенклатура	DRV8801PWP
Производитель	TI
ЧипСити Номер продукта	CC19270692
Жизненный Цикл Продукта	Active
Категория продукта	Драйвер электродвигателя
Даташит
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	TSSOP-16
Напряжение Питания (DC)	8.00V (min)
Количество Выходных Интерфейсов	1 Output
Выходной Ток	2.8 A
Ток Питания	6 mA
Количество Стежков	16 Position
Рассеяние Мощности	3000 mW
Ток Покоя	3.20 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	3000 mW
Напряжение питания	8V ~ 38V
Напряжение питания (Макс)	38 V
Напряжение питания (мин)	8 V
Длина	5.1 mm
Ширина	4.5 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 85℃
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

DRV8801PWP описание продукта

The DRV8801PWP is a DMOS full bridge motor driver in 16 pin HTSSOP package. It provides versatile motor driver solution with variety of capabilities. The device contains full H-bridge which can be used to drive brushed DC motor, one winding of stepper motor or other devices such as solenoids. A simple phase enable interface allows easy interfacing to controller circuits. The output stages use N-channel power MOSFETs configured as an H-bridge. An internal charge pump generates the needed gate drive voltages. The DRV8801PWP has built-in undervoltage lockout (UVLO), charge pump undervoltage (CPUV), overcurrent protection (OCP), short to supply protection, short to ground protection, overtemperature warning (OTW), overtemperature shutdown (OTS), fault condition indication pin (nFAULT) protections.
Peak output current up to ±2.8A and operating voltage up to 36V
Low RDS(on) MOSFETs (0.4ohm typical)
Low power sleep mode
100% PWM supported
Operating supply voltage range from 8V to 36V
Operating temperature range from -40°C to 85°C
This device has limited built-in ESD protection. The leads should be shorted together or device placed in conductive foam during storage or handling to prevent electrostatic damage to MOS gates.
