DRV8302DCAR Купить - TI Драйвер электродвигателя

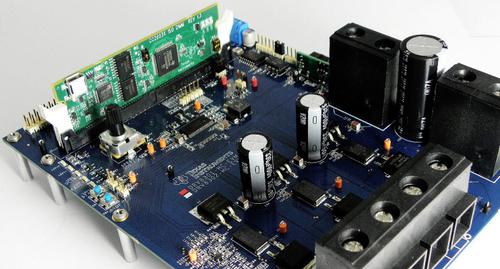

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

DRV8302DCAR

3-Phase Brushless Motor Pre-Driver with Dual Current Sense Amps and Buck Converter (PWM Ctrl) 56-HTSSOP -40℃ to 125℃

Наличие: 117 шт.

Адрес доставки: Москва

Цена: ₽ 261.04

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC1338271

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

DRV8302DCAR характеристики

Атрибут	Значение атрибута
Номенклатура	DRV8302DCAR
Производитель	TI
ЧипСити Номер продукта	CC1338271
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	56 Pin
Корпус/Пакет	HTSSOP-56
Напряжение Питания (DC)	8.00V (min)
Количество Выходных Интерфейсов	1 Output
Выходной Ток	1.7 A
Количество Стежков	56 Position
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	8V ~ 60V
Напряжение питания (Макс)	60 V
Напряжение питания (мин)	8 V
Рабочая Температура	-40℃ ~ 125℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

DRV8302DCAR описание продукта

Description
The DRV8302 is a gate driver IC for three phase motor drive applications. It provides three half bridge
drivers, each capable of driving two N-channel MOSFETs. The device supports up to 1.7-A source and 2.3-A peak current capability. The DRV8302 can operate off of a single power supply with a wide range from 8-V to 60-V. It uses a bootstrap gate driver architecture with trickle charge circuitry to support 100% duty cycle. The DRV8302 uses automatic hand shaking when the high side or low side MOSFET is switching to prevent current shoot through. Integrated VDS sensing of the high and low side MOSFETs is used to protect the external power stage against overcurrent conditions.
Features
• 8-V to 60-V Operating Supply Voltage Range
• 1.7-A Source and 2.3-A Sink Gate Drive Current Capability
• Bootstrap Gate Driver With 100% Duty Cycle Support
• 6 or 3 PWM Input Modes
• Dual Integrated Current Shunt Amplifiers With Adjustable Gain and Offset
• 3.3-V and 5-V Interface Support
• Hardware Control Interface
• Protection Features:
– Programmable Dead Time Control (DTC)
– Programmable Overcurrent Protection (OCP)
– PVDD and GVDD Undervoltage Lockout (UVLO)
– GVDD Overvoltage Lockout (OVLO)
– Overtemperature Warning/Shutdown (OTW/OTS)
– Reported through nFAULT and nOCTW pins
Applications
• 3-Phase BLDC and PMSM Motors
• CPAP and Pumps
• E-Bikes
• Power Tools
• Robotics and RC Toys
• Industrial Automation

Показывать

DRV8302DCAR Даташит PDF

32 страницы, 969 КБ

02/06/2016

просматривать

DRV8302DCAR Даташит PDF

21 страницы, 347 КБ

10/15/2011

просматривать

DRV8302DCAR Даташит PDF

32 страницы, 556 КБ

просматривать

DRV8302DCAR Даташит PDF

32 страницы, 555 КБ

03/09/2016

просматривать

DRV8302DCAR Даташит PDF

22 страницы, 365 КБ

10/04/2014

просматривать

DRV8302DCAR Справочное руководство пользователя

24 страницы, 717 КБ

05/21/2015

просматривать

DRV8302DCAR Справочное руководство пользователя

11 страницы, 904 КБ

05/21/2015

просматривать

DRV8302DCAR Другие Даташит

33 страницы, 780 КБ

просматривать

DRV8302DCAR Другие Даташит

22 страницы, 368 КБ

просматривать

DRV8302DCAR Другие Даташит

8 страницы, 228 КБ

10/17/2017

просматривать

DRV8302DCAR Файл уведомления

4 страницы, 191 КБ

01/11/2016

просматривать
