DRV10983PWP

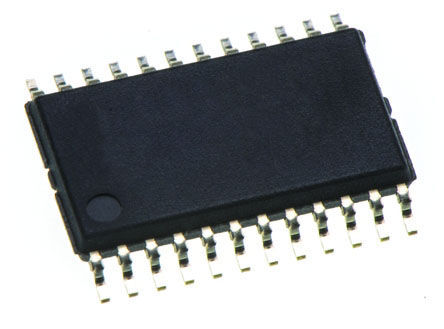

TEXAS INSTRUMENTS DRV10983PWP Motor Driver/Controller, Three Phase DC Brushless, 8V to 28V supply, 24V/2A/3Outputs, HTSSOP-24

Наличие: 1,183 шт.

Адрес доставки: Москва

Цена: ₽ 336.29

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC18496100

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

DRV10983PWP характеристики

Атрибут	Значение атрибута
Номенклатура	DRV10983PWP
Производитель	TI
ЧипСити Номер продукта	CC18496100
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	HTSSOP-24
Напряжение Питания (DC)	8.00V (min)
Количество Выходных Интерфейсов	3 Output
Выходное Напряжение	24 V
Выходной Ток	2 A
Количество Стежков	24 Position
Частота Переключения	100 kHz
Выходной ток (Макс)	2 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	8V ~ 28V
Напряжение питания (Макс)	28 V
Напряжение питания (мин)	8 V
Длина	7.9 mm
Ширина	4.5 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

DRV10983PWP описание продукта

The DRV10983PWP is a 3-phase sensorless brushless DC Motor Controller with integrated power MOSFETs, which can provide continuous drive current up to 2A. The device is specifically designed for cost-sensitive, low-noise/low external component count applications. The motor controller uses a proprietary sensor-less control scheme to provide continuous sinusoidal drive, which significantly reduces the pure tone acoustics that typically occur as a result of commutation. The interface to the device is designed to be simple and flexible. The motor can be controlled directly through PWM, analogue or I²C inputs. Motor speed feedback is available through either the FG pin or I²C. The motor controller features an integrated buck/linear regulator to efficiently step down the supply voltage to either 5 or 3.3V for powering both internal and external circuits. The device is available in either a sleep mode or a standby mode version to conserve power when the motor is not running.
Sensor-less proprietary back electromotive force (BEMF) control scheme
No external sense resistor required
For flexibility user may include external sense
Resistor to monitor power delivered to the motor
Spin up profile can be customized with EEPROM
Forward/reverse control with DIR pin
Over-current protection
Lock detection
Voltage surge protection
UVLO protection
Thermal shutdown protection
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
