DAC5688IRGCT Купить - TI Преобразователь DA

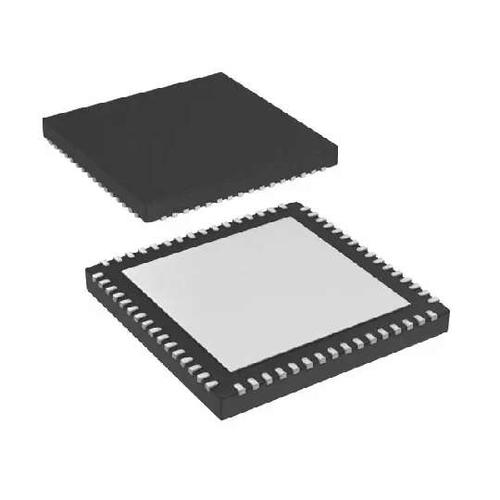

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

DAC5688IRGCT

Dual-Channel, 16Bit, 800MSPS, 1x-8x Interpolating Digital-to-Analog Converter (DAC) 64-VQFN -40℃ to 85℃

Наличие: 1,009 шт.

Адрес доставки: Москва

Цена: ₽ 9,246.10

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC36029600

Категория продукта:

Преобразователь DA

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

DAC5688IRGCT характеристики

Атрибут	Значение атрибута
Номенклатура	DAC5688IRGCT
Производитель	TI
ЧипСити Номер продукта	CC36029600
Категория продукта	Преобразователь DA
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	64 Pin
Корпус/Пакет	VQFN-64
Количество Выходных Интерфейсов	2 Output
Ток Питания	700 mA
Количество Каналов	2 Channel
Количество Битов	16 Bit
Рассеяние Мощности	1.95 W
Частота Выборки	800 Msps
Потребляемая Мощность	1.75 W
Защита от Перегрева	No
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1.95 W
Количество ЦАПов	2 DAC
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	3 V
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

DAC5688IRGCT описание продукта

The DAC5688 is a dual-channel 16-bit 800 MSPS digital-to-analog converter (DAC) with dual CMOS digital data bus, integrated 2x-8x interpolation filters, a fine frequency mixer with 32-bit complex numerically controlled oscillator (NCO), on-board clock multiplier, IQ compensation, and internal voltage reference. Different modes of operation enable or bypass various signal processing blocks. The DAC5688 offers superior linearity, noise, crosstalk and PLL phase noise performance.
The DAC5688 dual CMOS data bus provides 250 MSPS input data transfer per DAC channel. Several input data options are available: dual-bus data, single-bus interleaved data, even and odd multiplexing at half-rate, and an input FIFO with either external or internal clock to ease interface timing. Input data can interpolated 2x, 4x or 8x by on-board digital interpolating FIR filters with over 80 dB of stop-band attenuation.
The DAC5688 allows both complex or real output. An optional 32-bit NCO/mixer in complex mode provides frequency upconversion and the dual DAC output produces a complex Hilbert Transform pair. A digital Inverse SINC filter compensates for natural DAC sin(x)/x frequency roll-off. The digital Quadrature Modulator Correction (QMC) feature allows IQ compensation of phase, gain and offset to maximize sideband rejection and minimize LO feed-through of an external quadrature modulator performing the final single sideband RF up-conversion.
The DAC5688 is pin compatible with the DAC5689 which does not include a clock-multiplying PLL. The DAC5688 is characterized for operation over the industrial temperature range of –40°C to 85°C and is available in a 64-pin 9x9mm QFN package.

Показывать

DAC5688IRGCT Даташит PDF

56 страницы, 1416 КБ

06/11/2014

просматривать

DAC5688IRGCT Даташит PDF

56 страницы, 1415 КБ

04/08/2016

просматривать

DAC5688IRGCT Даташит PDF

56 страницы, 1412 КБ

03/28/2012

просматривать

DAC5688IRGCT Другие Даташит

56 страницы, 1629 КБ

просматривать

DAC5688IRGCT Другие Даташит

56 страницы, 1629 КБ

просматривать

DAC5688IRGCT Другие Даташит

56 страницы, 1412 КБ

просматривать
