CDCE949

Programmable 4-PLL VCXO Clock Synthesizer with 2.5V or 3.3V LVCMOS Outputs

Наличие: 267 шт. Гарантия оригинала

Адрес доставки:

Цена: Запросить цену

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ЧипСити Номер продукта:

CC294578518

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 01.05.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

CDCE949 характеристики

Атрибут	Значение атрибута
Номенклатура	CDCE949
Производитель	TI
ЧипСити Номер продукта	CC294578518
Жизненный Цикл Продукта	В производстве
Даташит
3D модель	3D модель
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

Аналоги товара

LC5256MV-75FN256C

Lattice Semiconductor

15514 шт.

3,813.98 ₽/шт.

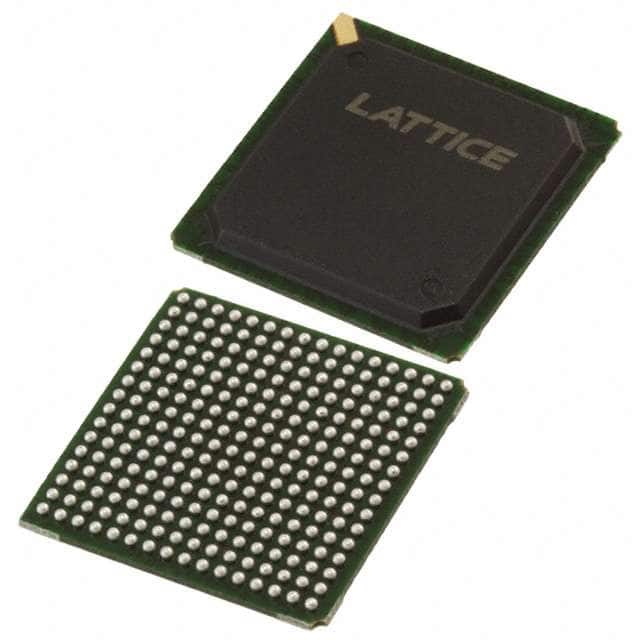

LC5256MB-5FN256C

Lattice Semiconductor

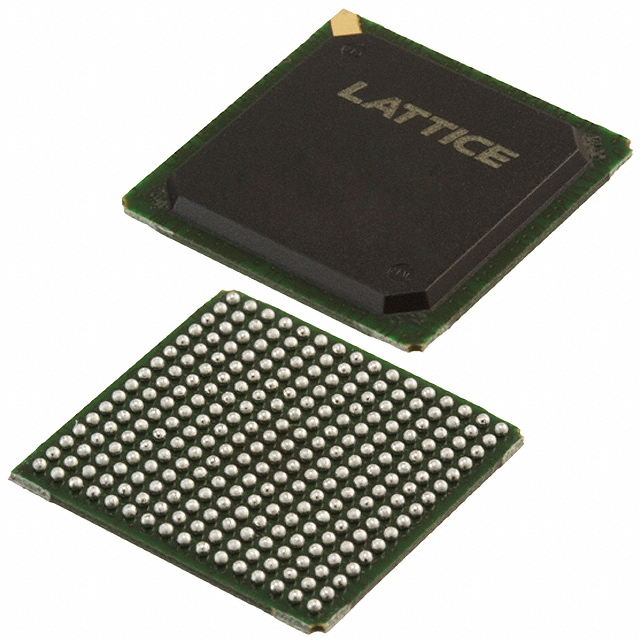

LC5256MV-5FN256C

Lattice Semiconductor

107 шт.

2,020.53 ₽/шт.

CDCE949 описание продукта

The CDCE949 and CDCEL949 are modular PLL-based low cost, high-performance, programmable clock synthesizers, multipliers and dividers. They generate up to 9 output clocks from a single input frequency. Each output can be programmed in-system for any clock frequency up to 230 MHz, using up to four independent configurable PLLs.
The CDCEx949 has separate output supply pins, VDDOUT, 1.8 V for the CDCEL949, and 2.5 V to 3.3 V for CDCE949.
The input accepts an external crystal or LVCMOS clock signal. If an external crystal is used, an on-chip load capacitor is adequate for most applications. The value of the load capacitor is programmable from 0 to 20 pF. Additionally, an on-chip VCXO is selectable, allowing synchronization of the output frequency to an external control signal, that is, a PWM signal.
The deep M/N divider ratio allows the generation of zero-ppm audio or video, networking (WLAN, BlueTooth™, Ethernet, GPS) or Interface (USB, IEEE1394, Memory Stick) clocks from a reference input frequency, such as 27 MHz.
All PLLs support SSC (Spread-Spectrum Clocking). SSC can be Center-Spread or Down-Spread clocking. This is a common technique to reduce electro-magnetic interference (EMI).
Based on the PLL frequency and the divider settings, the internal loop-filter components are automatically adjusted to achieve high stability, and to optimize the jitter-transfer characteristics of each PLL.
The device supports non-volatile EEPROM programming for easy customization of the device to the application. It is preset to a factory-default configuration. It can be reprogrammed to a different application configuration before PCB assembly, or reprogrammed by in-system programming. All device settings are programmable through the SDA and SCL bus, a 2-wire serial interface.
Three programmable control inputs, S0, S1 and S2, can be used to control various aspects of operation including frequency selection, changing the SSC parameters to lower EMI, PLL bypass, power down, and choosing between low level or 3-state for the output-disable function.
The CDCEx949 operates in a 1.8-V environment. It operates within a temperature range of –40°C to 85°C.
Member of Programmable Clock Generator Family
CDCEx913: 1 PLLs, 3 Outputs
CDCEx925: 2 PLLs, 5 Outputs
CDCEx937: 3 PLLs, 7 Outputs
_CDCEx949: 4 PLLs, 9 Outputs_
In-System Programmability and EEPROM
Serial Programmable Volatile Register
Nonvolatile EEPROM to Store Customer Settings
Flexible Input Clocking Concept
External Crystal: 8 to 32 MHz
On-Chip VCXO: Pull-Range ±150 ppm
Single-Ended LVCMOS Up to 160 MHz
Free Selectable Output Frequency Up to 230 MHz
Low-Noise PLL Core
PLL Loop Filter Components Integrated
Low Period Jitter (Typical 60 ps)
Separate Output Supply Pins
CDCE949: 3.3 V and 2.5 V
CDCEL949: 1.8 V
Flexible Clock Driver
Three User-Definable Control Inputs [S0/S1/S2], for Example, SSC Selection, Frequency Switching, Output Enable or Power Down
Generates Highly Accurate Clocks for Video, Audio, USB, IEEE1394, RFID, Bluetooth®, WLAN, Ethernet™, and GPS
Generates Common Clock Frequencies Used With TI-DaVinci™, OMAP™, DSPs
Programmable SSC Modulation
Enables 0-PPM Clock Generation
1.8-V Device Core Supply
Wide Temperature Range: –40°C to 85°C
Packaged in TSSOP
Development and Programming Kit for Easy PLL Design and Programming (TI Pro-Clock™)
