CDCE937PW Купить - TI Тактовый генератор

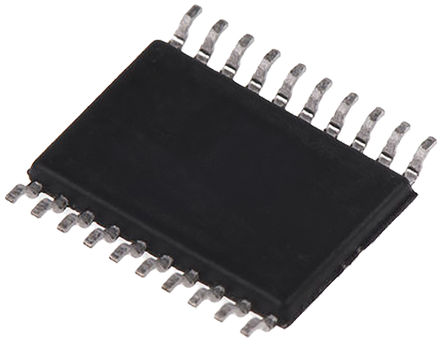

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

CDCE937PW

Clock Generator 8MHz to 160MHz Input 230MHz Output 20Pin TSSOP Tube

Наличие: 984 шт.

Адрес доставки: Москва

Цена: ₽ 400.55

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC11791536

Категория продукта:

Тактовый генератор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

CDCE937PW характеристики

Атрибут	Значение атрибута
Номенклатура	CDCE937PW
Производитель	TI
ЧипСити Номер продукта	CC11791536
Категория продукта	Тактовый генератор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	TSSOP-20
Частота	230 MHz
Напряжение Питания (DC)	1.80 V
Количество Выходных Интерфейсов	7 Output
Ток Питания	29 mA
Количество Цепей	1 Circuit
Количество Стежков	20 Position
Входной Ток	29.0 mA
Рабочий цикл	60% (Max)
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.7V ~ 1.9V
Напряжение питания (Макс)	1.9 V
Напряжение питания (мин)	1.7 V
Длина	6.5 mm
Ширина	4.4 mm
Высота	1.15 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

CDCE937PW описание продукта

The CDCE937PW is a 3-PLL programmable VCXO Clock Synthesizer with LVCMOS outputs. It generates up to five output clocks from a single input frequency. Each output can be programmed in-system for any clock frequency up to 230MHz, using up to two independent configurable PLLs. The input accepts an external crystal or LVCMOS clock signal. In case of a crystal input, an on-chip load capacitor is adequate for most applications. The value of the load capacitor is programmable from 0 to 20pF. Additionally, an on-chip VCXO is selectable which allows synchronization of the output frequency to an external control signal, that is, PWM signal. The deep M/N divider ratio allows the generation of zero-ppm audio/video, networking (WLAN, Bluetooth, Ethernet, GPS) or interface (USB, IEEE1394, memory stick) clocks from a 27MHz reference input frequency, for example. The PLLs support SSC (spread-spectrum clocking).
Member of programmable clock generator
Flexible clock driver
Programmable SSC modulation
Enables 0-PPM clock generation
Generates common clock frequencies used with Texas Instruments DaVinci, OMAP and DSPs
Serial programmable volatile register
Non-volatile EEPROM to store customer settings
PLL loop filter components integrated
Green product and no Sb/Br
