CD4059AE Купить - TI Счётчик

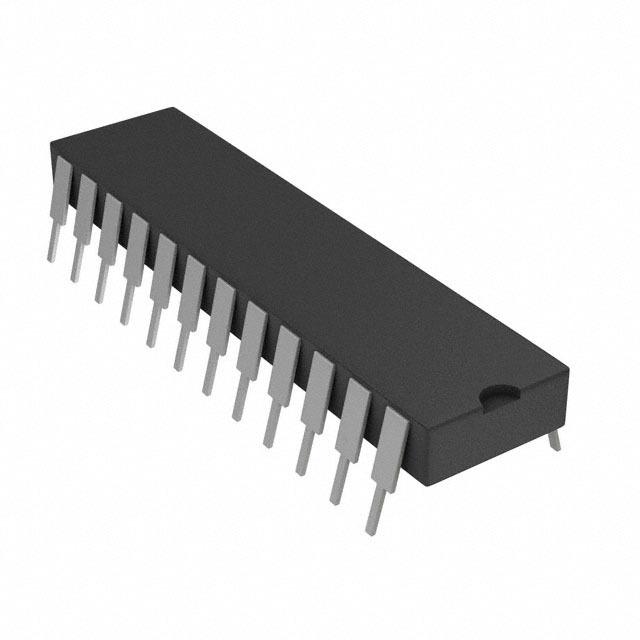

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

CD4059AE

Counter/Divider Single 5Bit Decade Down 24Pin PDIP Tube

Наличие: 18,149 шт.

Адрес доставки: Москва

Цена: ₽ 267.31

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC63414630

Категория продукта:

Счётчик

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

CD4059AE характеристики

Атрибут	Значение атрибута
Номенклатура	CD4059AE
Производитель	TI
ЧипСити Номер продукта	CC63414630
Категория продукта	Счётчик
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	24 Pin
Корпус/Пакет	DIP-24
Напряжение Питания (DC)	3.00V ~ 18.0V
Ток Питания	20.0 nA
Количество Стежков	24 Position
Тактовая Частота	6 MHz
Количество Битов	1 Bit
Узлы Напряжения	5.00 V, 10.0 V
Рассеяние Мощности	100 mW
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Напряжение питания	3V ~ 12V
Напряжение питания (Макс)	12 V
Напряжение питания (мин)	3 V
Высота	4.57 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
	Показывать Просмотр аналоги замена

CD4059AE описание продукта

The CD4059AE is a CMOS programmable Divide-by-N Counter that can be programmed to divide an input frequency by any number "N" from 3 to 15,999. The output signal is a pulse one clock-cycle wide occurring at a rate equal to the input frequency divided-by-N. This single output has TTL drive capability. The down-counter is preset by means of 16 jam inputs. The three Mode-Select Inputs Ka, Kb and Kc determine the modulus (divide-by number) of the first and last counting sections in accordance with the truth table. Every time the first (fastest) counting section goes through one cycle, it reduces by 1 the number that has been preset (jammed) into the three decades of the intermediate counting section and into the last counting section, which consists of flip-flops that are not needed for operating the first counting section. The intermediate counting section consists of three cascaded BCD decade (10) counters presettable by means of Jam Inputs J5 through J16.
Fully static operation
Master preset initialization
Latchable ÷N output
Quiescent current specified to 15V
Green product and no Sb/Br
