CAT32TDI-GT3

ON Semiconductor

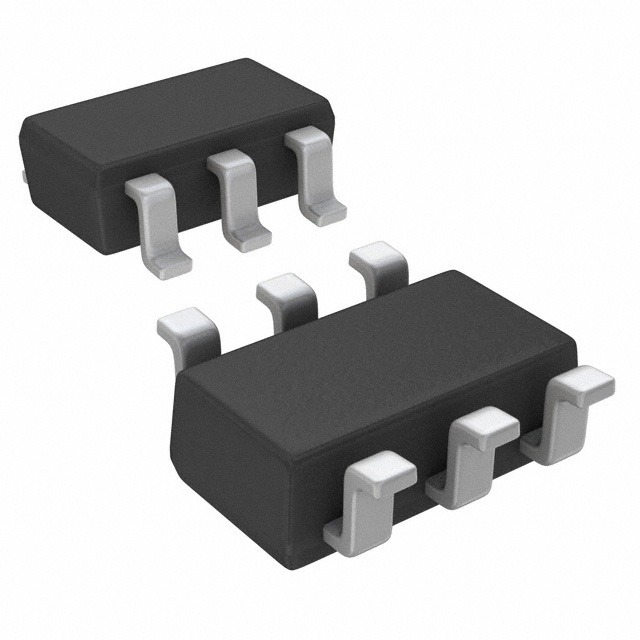

CAT32 Series 40mA 7V 1.2MHz Surface Mount 4 White CMOS LED Driver - TSOT-23-6

Наличие: 201 шт. Гарантия оригинала

Адрес доставки:

Цена: ₽ 149.89

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC20760066

Категория продукта:

Драйвер LED

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 01.05.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

CAT32TDI-GT3 характеристики

Атрибут	Значение атрибута
Номенклатура	CAT32TDI-GT3
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC20760066
Жизненный Цикл Продукта	Active
Категория продукта	Драйвер LED
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	TSOT-23-6
Частота	1.2 MHz
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	13 V
Выходной Ток	40.0 mA
Количество Стежков	6 Position
Частота Переключения	1.2 MHz
Топология	Step-Up
Максимальное входное напряжение	7 V
Входное напряжение (мин)	2 V
Выходное напряжение (Макс)	20 V
Выходной ток (Макс)	40 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2V ~ 7V
Длина	2.9 mm
Ширина	2.8 mm
Высота	0.9 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

CAT32TDI-GT3 описание продукта

The CAT32 is a DC/DC step up converter that delivers a regulated output current. Operation at a constant switching frequency of 1.2MHz allows the device to be used with very small value external inductor and ceramic capacitors. The CAT32 is targeted to drive multiple white light-emitting diodes (LEDs) connected in series and provides the necessary regulated current to control the brightness and the color purity. An external resistor R controls the output current level. LED currents of up to 40mA can be supported over a wide range of input supply voltages from 2V to 7V, making the device ideal for battery-powered applications. A high voltage output stage allows up to 4 White LEDs to be driven in series. Series drive provides inherent current matching. LED dimming can be done by using a DC voltage, a logic signal, or a pulse width modulation (PWM) signal. The shutdown input pin allows the device to be placed in power-down mode with "near zero" quiescent current. In addition to overcurrent limiting protection, the device also includes detection circuitry to ensure protection against open-circuit load fault conditions. The device is available in a low profile (1mm max height) 6-lead TSOT-23 package.
Features
---
|
Low quiescent ground current (0.5 mA typical)
Power efficiency over 80%
Compatible pinout with LT1932
Adjustable output current (up to 40 mA)
High frequency 1.2 MHz operation
Input voltage operation down to 2.0 V
Low resistance (0.5Ω) high voltage power switch
Drives up to 4 White LEDs in series
Shutdown current less than 1µA
Load fault protection against open-circuits
Low value external components
