CA3140AMZ Купить - Intersil Операционный усилитель

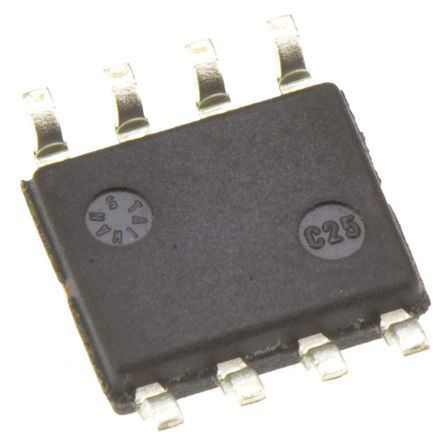

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

CA3140AMZ

Intersil

Operational Amplifier, Single, 1 Amplifier, 4.5MHz, 9V/µs, 4V to 36V, SOIC, 8Pins

Наличие: 2,075 шт.

Адрес доставки: Москва

Цена: ₽ 117.02

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Intersil

ЧипСити Номер продукта:

CC55500000

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

CA3140AMZ характеристики

Атрибут	Значение атрибута
Номенклатура	CA3140AMZ
Производитель	Intersil
ЧипСити Номер продукта	CC55500000
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	16.0V (max)
Выходной Ток	10mA @5V
Ток Питания	4 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Ширина Ленты	4.5 MHz
Скорость Нарастания	9.00 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	3.7 MHz
Входное Напряжение Смещения	2 mV
Входной Ток Смещения	10 pA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Gain Bandwidth	4.5 MHz
Минимальный диапазон CMRR	90dB ~ 95dB
Напряжение питания	4V ~ 36V
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

CA3140AMZ описание продукта

The CA3140AMZ is a single BiMOS Operational Amplifier with MOSFET input/bipolar output. The CA3140A is combines the advantages of high voltage PMOS transistors with high voltage bipolar transistors on a single monolithic chip. The CA3140A BiMOS operational amplifier feature gate protected MOSFET (PMOS) transistors in the input circuit to provide very high input impedance, very low input current and high speed performance. This operational amplifier is internally phase compensated to achieve stable operation in unity gain follower operation and additionally, has access terminal for a supplementary external capacitor if additional frequency roll-off is desired. Terminals are also provided for use in applications requiring input offset voltage nulling. The use of PMOS field effect transistors in the input stage results in common mode input voltage capability down to 0.5V below the negative supply terminal.
Output swing complements input common-mode range
Directly replaces industry type 741 in most applications
Wide common-mode input voltage range (VlCR) - Can be swung 0.5V below negative supply voltage rail
1.5TR Typical very high input impedance
10pA at ±15V Typical very low input current
18kR Input offset voltage adjustment resistor
4pF Input capacitance
2mV Input offset voltage
0.1pA Input offset current
