BQ24765RUVT Купить - TI Чип управления батареи

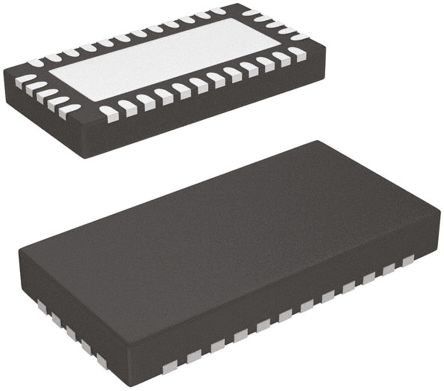

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

BQ24765RUVT

Battery Charge Management SMBus Controlled Battery Charger with Integrated FETs Battery Charger 8064mA 1.024V to 19.2V 34Pin VQFN EP T/R

Наличие: 233 шт.

Адрес доставки:

Цена: ₽ 425.33

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC6343103

Категория продукта:

Чип управления батареи

3D модель

Оплата:

Обновлено 16.12.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

BQ24765RUVT характеристики

Атрибут	Значение атрибута
Номенклатура	BQ24765RUVT
Производитель	TI
ЧипСити Номер продукта	CC6343103
Категория продукта	Чип управления батареи
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	34 Pin
Корпус/Пакет	VQFN-34
Входное Напряжение (DC)	24.0 V
Выходное Напряжение	1.024V ~ 19.2V
Выходной Ток	8064 mA
Количество Стежков	34 Position
Частота Переключения	700 kHz
Выходное напряжение (Макс)	19.2 V
Выходное напряжение (мин)	1.024 V
Выходной ток (Макс)	8.064 A
Рабочая температура (Макс)	155 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	7V ~ 24V
Входное напряжение	24 V
Длина	7.15 mm
Ширина	3.65 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

BQ24765RUVT описание продукта

The BQ24765RUVT is a high-efficiency synchronous Battery Charger with two integrated 30mR NMOS power MOSFETs and an integrated input current comparator, offering low component count for space-constraint, multi-chemistry battery charging applications. Input current, charge current and charge voltage DACs allow for very high regulation accuracies that can be easily programmed by the system power management micro-controller using SMBus. It has switching frequency of 700kHz. It features dynamic power management (DPM) and input power limiting. These features reduce battery charge current when the input power limit is reached to avoid overloading the AC adaptor when supplying the load and the battery charger simultaneously. A high-accuracy current sense amplifier enables accurate measurement of input current from the AC adapter, allowing monitoring the overall system power.
Internal soft-start
Dynamic power management (DPM)
Simplified SMBus control interface
Current sense amplifier for current drawn from input source
>95% Efficiency
±0.5% Charge voltage accuracy
±3% Charge current accuracy
±3% Adapter current accuracy
±2% Input current sense amp accuracy
Green product and no Sb/Br
Device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
