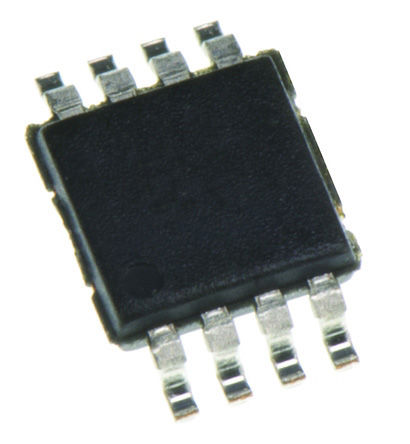

BQ24202DGN Купить - TI Чип управления батареи

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

BQ24202DGN

Battery Charge Management 500mA, 4.2V Li-Ion Charger for Current-Limited App. w/Charge Status in MSOP-8 Linear Charge Management Li-Ion/Li-Pol 500mA 4.1V 8Pin HVSSOP EP T/R

Наличие: 108 шт.

Адрес доставки: Москва

Цена: ₽ 48.69

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC33446804

Категория продукта:

Чип управления батареи

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

BQ24202DGN характеристики

Атрибут	Значение атрибута
Номенклатура	BQ24202DGN
Производитель	TI
ЧипСити Номер продукта	CC33446804
Категория продукта	Чип управления батареи
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	PowerPad-MSOP-8
Напряжение Питания (DC)	13.5V (max)
Входное Напряжение (DC)	13.5 V
Выходное Напряжение	4.1 V
Выходной Ток	500 mA
Количество Стежков	8 Position
Рассеяние Мощности	1750 mW
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1750 mW
Напряжение питания	2.8 V
Входное напряжение	13.5 V
Длина	3 mm
Ширина	3 mm
Высота	1.02 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

BQ24202DGN описание продукта

The BQ24202DGN is a Li-ion Charger targeted at low space and current limited charger applications. The BQ2420x series offer integrated powerFET, high-accuracy voltage regulation, temperature monitoring, charge status and charge termination, in a single monolithic device. It is designed to work with a current-limited wall-mount transformer and therefore does not provide any current regulation. However, these devices offer a fixed internal current limit to prevent damage to the internal powerFET. A time-limited pre-conditioning phase is provided to condition deeply discharged cells. Once the battery reaches the charge voltage, the high accuracy voltage regulation loop takes over and completes the charge cycle. Charge is terminated based on minimum current. An internal charge timer provides a backup safety for charge termination. Other standard features include an automatic sleep mode activated when VCC falls below the battery voltage falls below the VRCH threshold.
Integrated voltage regulation with 0.5% accuracy
Battery insertion and removal detection
Charge termination by minimum current and time
Pre-charge conditioning with safety timer
Sleep mode for low-power consumption
Charge status output for LED or host processor interface indicates
Charge-in-progress, charge completion and fault conditions
Optional temperature monitoring before and during charge
Green product and no Sb/Br
Device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
