BQ24010DRCR Купить - TI Чип управления батареи

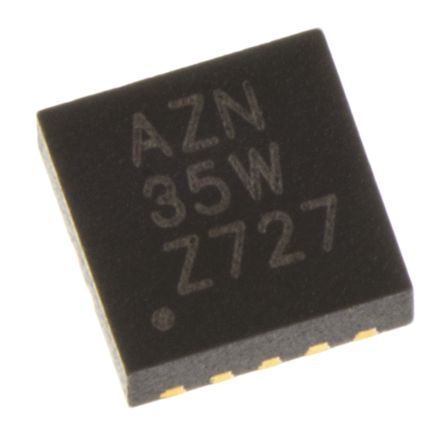

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

BQ24010DRCR

Battery Charge Management bqTINY(TM) Linear 1-cell Li-Ion Charger w/ 1A FET, AC Present and Temp Sense in QFN-10 Battery Charger Li-Ion/Li-Pol 1000mA 4.2V 10Pin VSON EP T/R

Наличие: 150 шт.

Адрес доставки: Москва

Цена: ₽ 146.87

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC15368200

Категория продукта:

Чип управления батареи

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

BQ24010DRCR характеристики

Атрибут	Значение атрибута
Номенклатура	BQ24010DRCR
Производитель	TI
ЧипСити Номер продукта	CC15368200
Категория продукта	Чип управления батареи
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	VSON-10
Напряжение Питания (DC)	16.5V (max)
Входное Напряжение (DC)	16.5 V
Выходное Напряжение	4.2 V
Выходной Ток	1 A
Выходной ток (Макс)	1 A
Выходной ток (мин)	100 mA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3V ~ 16.5V
Напряжение питания (Макс)	16.5 V
Входное напряжение	16.5 V
Длина	3 mm
Ширина	3 mm
Высота	0.9 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

BQ24010DRCR описание продукта

DESCRIPTION
The bqTINY™ series are highly integrated Li-Ion and Li-Pol linear charge management devices targeted at space limited portable applications. The bqTINY™ series offer integrated powerFET and current sensor, reverse blocking protection, high accuracy current and voltage regulation, charge status, and charge
termination, in a small package.
FEATURES
• Small 3 mm × 3 mm MLP (QFN) Package
• Ideal for Low-Dropout Designs for Single-Cell Li-Ion or Li-Pol Packs in Space Limited Applications
• Integrated Power FET and Current Sensor for Up to 1-A Charge Applications
• Reverse Leakage Protection Prevents Battery Drainage
• Integrated Current and Voltage Regulation
• ±0.5% Voltage Regulation Accuracy
• Charge Termination by Minimum Current and Time
• Precharge Conditioning With Safety Timer
• Status Outputs for LED or System Interface Indicates Charge and Fault Conditions
• Battery Insertion and Removal Detection
• Works With Regulated and Unregulated Supplies
• Short-Circuit Protection
• Charge Voltage Options: 4.2 V and 4.36 V
APPLICATIONS
• Cellular Phones
• PDAs, MP3 Players
• Digital Cameras
• Internet Appliances
