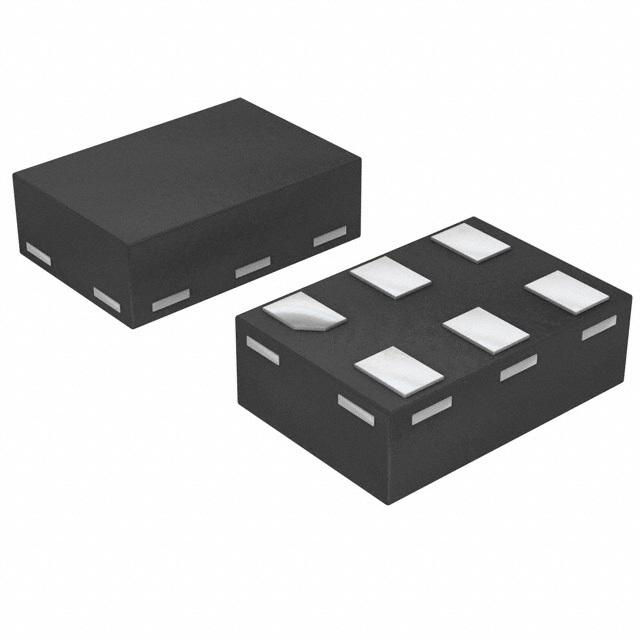

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

BGU8019X

NXP

GPS Amp Single Low Noise 1.61GHz 3.1V 6Pin XSON T/R

Наличие: 1,250 шт.

Адрес доставки: Москва

Цена: ₽ 37.97

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

NXP

ЧипСити Номер продукта:

CC24256053

Категория продукта:

Усилитель IC и модуль RF

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

BGU8019X характеристики

Атрибут	Значение атрибута
Номенклатура	BGU8019X
Производитель	NXP
ЧипСити Номер продукта	CC24256053
Категория продукта	Усилитель IC и модуль RF
Даташит
3D модель	3D модель
Количество Выводов	6 Pin
Корпус/Пакет	XFDFN-6
Частота	1.559GHz ~ 1.61GHz
Ток Питания	4.6 mA
Количество Каналов	1 Channel
Количество Стежков	6 Position
Рассеяние Мощности	55 mW
Усиление	18.5 dB
Частота испытаний	1.575 GHz
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	55 mW
Напряжение питания	1.5V ~ 3.1V
Напряжение питания (Макс)	3.1 V
Напряжение питания (мин)	1.5 V
Вес	0.73191348 mg
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

BGU8019X описание продукта

Overview
The BGU8019 is, also known as the GPS1202M, a Low Noise Amplifier (LNA) for GNSS receiver applications, available in a small plastic 6-pin extremely thin leadless package. The BGU8019 requires one external matching inductor.
The BGU8019 adapts itself to the changing environment resulting from co-habitation of different radio systems in modern cellular handsets. It has been designed for low power consumption and optimal performance when jamming signals from co-existing cellular transmitters are present. At low jamming power levels it delivers 18.5 dB gain at a noise figure of 0.55 dB. During high jamming power levels, resulting for example from a cellular transmit burst, it temporarily increases its bias current to improve sensitivity.
MoreLess
## Features
* Cover full GNSS L1 band, from 1559 MHz to 1610 MHz
* Noise figure (NF) = 0.55 dB
* Gain 18.5 dB
* High input 1 dB compression point of -7 dBm
* High out of band IP3i of 6 dBm
* Supply voltage 1.5 V to 3.1 V
* Self shielding package concept
* Integrated supply decoupling capacitor
* Optimized performance at a supply current of 4.6 mA
* Power-down mode current consumption < 1 μA
* Integrated temperature stabilized bias for easy design
* Require only one input matching inductor
* Input and output DC decoupled
* ESD protection on all pins (HBM > 2 kV)
* Integrated matching for the output
* Available in 6-pins leadless package 1.1 mm x 0.7 mm x 0.37 mm; 0.4 mm pitch: SOT1232
* 180 GHz transit frequency - SiGe:C technology
* Moisture sensitivity level of 1
## Target Applications
* LNA for GPS, GLONASS, Galileo and Compass (BeiDou) in smart phones, feature phones, tablet PCs, digital still cameras, digital video cameras, RF front-end modules, complete GNSS modules and personal health applications.
## Features
* LNA for GPS, GLONASS, Galileo and Compass (BeiDou) in smart phones, feature phones, tablet PCs, digital still cameras, digital video cameras, RF front-end modules, complete GNSS modules and personal health applications.
