ADUM162N0BRZ Купить - ADI Изолятор интерфейса

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADUM162N0BRZ

ADI

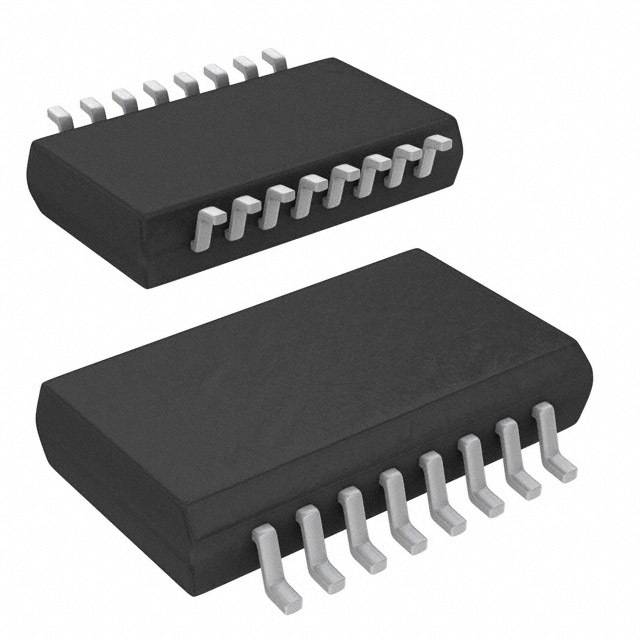

ANALOG DEVICES ADUM162N0BRZ Digital Isolator, 3kV, 6Channel, 7.2ns, 1.7V, 5.5V, NSOIC, 16Pins New

Наличие: 8,483 шт.

Адрес доставки: Москва

Цена: ₽ 178.73

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC2399407

Категория продукта:

Изолятор интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADUM162N0BRZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADUM162N0BRZ
Производитель	ADI
ЧипСити Номер продукта	CC2399407
Категория продукта	Изолятор интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Время Нарастания/Спада	2.5 ns
Количество Каналов	6 Channel
Рассеяние Мощности	1.64 W
Напряжение Изоляции	3000 Vrms
Время падения (Макс)	2.5 ns
Время падения (Макс)	2.5 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1640 mW
Напряжение питания	1.7V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1.7 V
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2016/06/20
	Показывать Просмотр аналоги замена

ADUM162N0BRZ описание продукта

The ADUM162N0BRZ is a 3KV RMS, 6-channel digital isolator in 16 pin NSOIC package. This 6-channel digital isolator based on Analog Devices iCoupler technology. Combining high speed, CMOS and monolithic air core transformer technology, these isolation components provide outstanding performance characteristics superior to alternatives such as optocoupler devices and other integrated couplers. The maxi-mum propagation delay is 13ns with a pulse width distortion of less than 4.5ns at 5V operation. Channel to channel matching of propagation delay is tight at 4ns maximum. The data channels are independent and are available in a variety of configurations with a withstand voltage rating of 3KVrms. The devices operate with the supply voltage on either side ranging from 1.7V to 5.5V, providing compatibility with lower voltage systems as well as enabling voltage translation functionality across the isolation barrier. DC correctness is ensured in absence of input logic transitions.
Number of inputs VDD1 side is 4, number of inputs VDD2 side is 2
High common-mode transient immunity of 100kV/µs, high robustness to radiated and conducted noise
Low propagation delay of 13ns maximum for 5V operation, 15ns maximum for 1.8V operation
150Mbps maximum guaranteed data rate
UL recognition 3000Vrms for 1 minute per UL 1577
VDE certificate of conformity, CQC certification per GB4943.1-2011
Low dynamic power consumption
1.8V to 5V level translation
Fail-safe low output state
Operating temperature range from -40°C to +125°C
ESD (electrostatic discharge) sensitive device.

Показывать

ADUM162N0BRZ Даташит PDF

23 страницы, 545 КБ

07/27/2016

просматривать

ADUM162N0BRZ Справочное руководство пользователя

8 страницы, 433 КБ

10/10/2016

просматривать

ADUM162N0BRZ Другие Даташит

24 страницы, 566 КБ

12/04/2018

просматривать

ADUM162N0BRZ Другие Даташит

12 страницы, 215 КБ

05/24/2018

просматривать
