ADUC7020BCPZ62 Купить - ADI Микроконтроллер

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

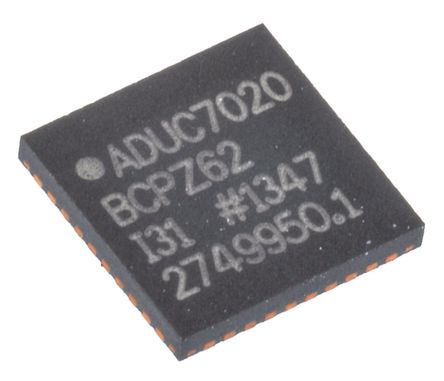

ADUC7020BCPZ62

ADI

MCU 16Bit/32Bit ARM7TDMI RISC 62KB Flash 3.3V 40Pin LFCSP EP Tray

Наличие: 891 шт.

Адрес доставки: Москва

Цена: ₽ 963.41

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC599485

Категория продукта:

Микроконтроллер

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADUC7020BCPZ62 характеристики

Атрибут	Значение атрибута
Номенклатура	ADUC7020BCPZ62
Производитель	ADI
ЧипСити Номер продукта	CC599485
Категория продукта	Микроконтроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	40 Pin
Корпус/Пакет	LFCSP-40
Частота	44 MHz
Напряжение Питания (DC)	3.30 V, 3.60 V (max)
Количество Стежков	40 Position
Тактовая Частота	44.0 MHz
Размер ОЗУ	8 KB
Количество Битов	32 Bit
Рассеяние Мощности	120 mW
Разрешение (биты)	12.0 Bit
Размер Флэш-памяти	62 KB
Количество I/O Выводов	14 IO
Время Доступа	44.0 µs
Ядерная Архитектура	ARM
Ядерная Под-архитектура	ARM7
Количество АЦП	1 ADC
Количество входов и выходов	14 Input IO
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	120 mW
Количество ЦАПов	1 DAC
Напряжение питания	2.7V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	2.7 V
Длина	6 mm
Ширина	6 mm
Высота	0.83 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/06/16
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ADUC7020BCPZ62 описание продукта

The ADUC7020BCPZ62 is a fully integrated 1MSPS 32-bit Precision Analog Microcontroller incorporates high performance multichannel ADCs and Flash/EE memory on a single chip. The ADC consists of up to 5 single-ended inputs. The ADC can operate in single-ended or differential input mode. The ADC input voltage is 0V to VREF. A low drift band gap reference, temperature sensor and voltage comparator complete the ADC peripheral set. Depending on the part model, up to four buffered voltage output DACs are available on-chip. The DAC output range is programmable to one of three voltage ranges. On-chip factory firmware supports in-circuit serial download via the UART or I²C serial interface port; nonintrusive emulation is also supported via the JTAG interface. These features are incorporated into a QuickStart™ development system supporting this MicroConverter® family.
Multichannel, 12-bit, 1MSPS ADC
Fully differential and single-ended modes
12-bit Voltage output DACs
On-chip voltage reference
On-chip temperature sensor (±3°C)
Voltage comparator
JTAG port supports code download and debug
Trimmed on-chip oscillator (±3%)
External watch crystal
External clock source up to 44MHz
41.78MHz PLL with Programmable divider
62kB Flash/EE memory, 8kB SRAM
In-circuit download, JTAG-based debug
Software-triggered in-circuit reprogrammability
4 x General-purpose timers
Wake-up and watchdog timers (WDT)
Power supply monitor
3-phase, 16-bit PWM generator
Programmable logic array (PLA)
External memory interface, up to 512KB

Показывать

ADUC7020BCPZ62 Даташит PDF

101 страницы, 1143 КБ

12/18/2015
