ADS1255IDBR Купить - TI Преобразователь AD

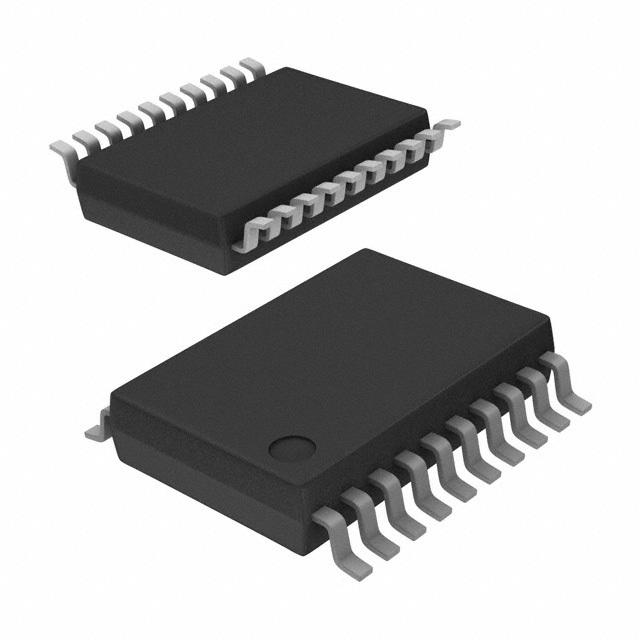

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADS1255IDBR

TEXAS INSTRUMENTS ADS1255IDBR Analog to Digital Converter, 24Bit, 30KSPS, Single, 4.75V, 5.25V, SSOP

Наличие: 874 шт.

Адрес доставки: Москва

Цена: ₽ 696.89

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC2057752

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADS1255IDBR характеристики

Атрибут	Значение атрибута
Номенклатура	ADS1255IDBR
Производитель	TI
ЧипСити Номер продукта	CC2057752
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	SSOP-20
Напряжение Питания (DC)	4.75V (min)
Ток Питания	36.0 mA
Количество Цепей	1 Circuit
Количество Каналов	2 Channel
Количество Стежков	20 Position
Количество Битов	24 Bit
Рассеяние Мощности	38 mW
Частота Выборки	30 ksps
Потребляемая Мощность	36 mW
Количество АЦП	1 ADC
Количество входов	1, 2 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	57 mW
Количество входных каналов	1, 2 Channel
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	4.75 V
Ширина	5.3 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ADS1255IDBR описание продукта

DESCRIPTION
The ADS1255 and ADS1256 are extremely low-noise, 24-bit analog-to-digital (A/D) converters. They provide complete high-resolution measurement solutions for the most demanding applications. The converter is comprised of a 4th-order, delta-sigma (∆Σ) modulator followed by a programmable digital filter. A flexible input multiplexer handles differential or single-ended signals and includes circuitry to verify the integrity of the external sensor connected to the inputs. The selectable input buffer greatly increases the input impedance and the low-noise programmable gain amplifier (PGA) provides gains from 1 to 64 in binary steps. The programmable filter allows the user to optimize between a resolution of up to 23 bits noise-free and a data rate of up to 30k samples per second (SPS). The converters offer fast channel cycling for measuring multiplexed inputs and can also perform one-shot conversions that settle in just a single cycle.
FEATURES
24 Bits, No Missing Codes
− All Data Rates and PGA Settings
Up to 23 Bits Noise-Free Resolution
±0.0010% Nonlinearity (max)
Data Output Rates to 30kSPS
Fast Channel Cycling
− 18.6 Bits Noise-Free (21.3 Effective Bits) at 1.45kHz
One-Shot Conversions with Single-Cycle Settling
Flexible Input Multiplexer with Sensor Detect
− Four Differential Inputs (ADS1256 only)
− Eight Single-Ended Inputs (ADS1256 only)
Chopper-Stabilized Input Buffer
Low-Noise PGA: 27nV Input-Referred Noise
Self and System Calibration for All PGA Settings
5V Tolerant SPI-Compatible Serial Interface
Analog Supply: 5V
Digital Supply: 1.8V to 3.6V
Power Dissipation
− As Low as 38mW in Normal Mode
− 0.4mW in Standby Mode
APPLICATIONS
Weigh Scales
Scientific Instrumentation
Industrial Process Control
Medical Equipment
Test and Measurement

Показывать

ADS1255IDBR Даташит PDF

45 страницы, 996 КБ

02/21/2014

просматривать

ADS1255IDBR Даташит PDF

45 страницы, 993 КБ

09/12/2016

просматривать

ADS1255IDBR Даташит PDF

40 страницы, 418 КБ

просматривать

ADS1255IDBR Другие Даташит

44 страницы, 971 КБ

просматривать
