ADP3211AMNR2G Купить - ON Semiconductor Чип стабилизации напряжения

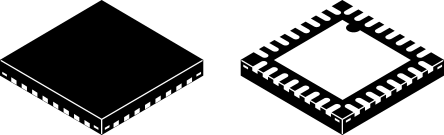

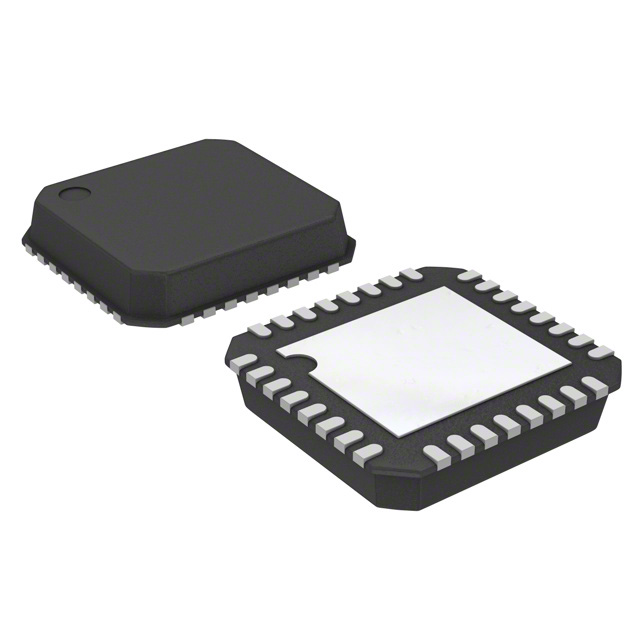

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADP3211AMNR2G

ON Semiconductor

DC-DC Cntrlr Single-OUT Step Down 3000kHz 32Pin QFN EP T/R

Наличие: 4,418 шт.

Адрес доставки: Москва

Цена: ₽ 101.91

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC32449282

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADP3211AMNR2G характеристики

Атрибут	Значение атрибута
Номенклатура	ADP3211AMNR2G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC32449282
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	32 Pin
Корпус/Пакет	QFN-32
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.013V ~ 1.5V
Выходной Ток	10 A
Частота Переключения	400 kHz
Топология	Step-Down
Максимальное входное напряжение	19 V
Входное напряжение (мин)	8 V
Выходное напряжение (Макс)	10 V
Выходное напряжение (мин)	1.1 V
Выходной ток (Макс)	10 A
Рабочая температура (Макс)	100 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3.3V ~ 22V
Входное напряжение	3.3V ~ 22V
Длина	5 mm
Ширина	5 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 100℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

ADP3211AMNR2G описание продукта

The ADP3211 is a highly efficient, single−phase, synchronous buck switching regulator controller. With its integrated driver, the ADP3211 is optimized for converting the notebook battery voltage to the supply voltage required by high performance Intel chipsets. An internal 7−bit DAC is used to read a VID code directly from the chip−set or the CPU and to set the GMCH render voltage or the CPU core voltage to a value within the range of 0 V to 1.5 V.
Features
•Single−Chip Solution
♦Fully Compatible with the Intel® IMVP−6.5™ CPU and GMCH Chipset Voltage Regulator Specifications Integrated MOSFET Drivers
•Input Voltage Range of 3.3 V to 22 V
•±7 mV Worst−Case Differentially Sensed Core Voltage Error Overtemperature
•Automatic Power−Saving Modes Maximize Efficiency During Light Load Operation
•Soft Transient Control Reduces Inrush Current and Audio Noise
•Independent Current Limit and Load Line Setting Inputs for Additional Design Flexibility
•Built−in Power−Good Masking Supports Voltage Identification (VID) OTF Transients
•7−Bit, Digitally Programmable DAC with 0 V to 1.5 V Output
•Short−Circuit Protection
•Current Monitor Output Signal
•This is a Pb−Free Device
•Fully RoHS Compliant
•32−Lead QFN
Applications
•Notebook Power Supplies for Next Generation Intel Chipsets
•Intel Netbook Atom Processors

Показывать

ADP3211AMNR2G Даташит PDF

32 страницы, 518 КБ

просматривать

ADP3211AMNR2G Даташит PDF

33 страницы, 1210 КБ

10/22/2016

просматривать

ADP3211AMNR2G Руководство по программированию

33 страницы, 515 КБ

03/13/2018

просматривать

ADP3211AMNR2G Руководство по программированию

32 страницы, 516 КБ

11/03/2009

просматривать

ADP3211AMNR2G Руководство по программированию

32 страницы, 520 КБ

11/03/2009

просматривать

ADP3211AMNR2G Другие Даташит

23 страницы, 265 КБ

07/09/2014

просматривать

ADP3211AMNR2G Другие Даташит

11 страницы, 956 КБ

07/20/2009

просматривать

ADP3211AMNR2G Другие Даташит

10 страницы, 277 КБ

просматривать

ADP3211AMNR2G Чертежные схемы

2 страницы, 57 КБ

10/23/2013

просматривать

ADP3211AMNR2G Примечание по применению

65 страницы, 1483 КБ

04/01/2014

просматривать
