ADM693ARZ Купить - ADI Контрольный чип источника питания

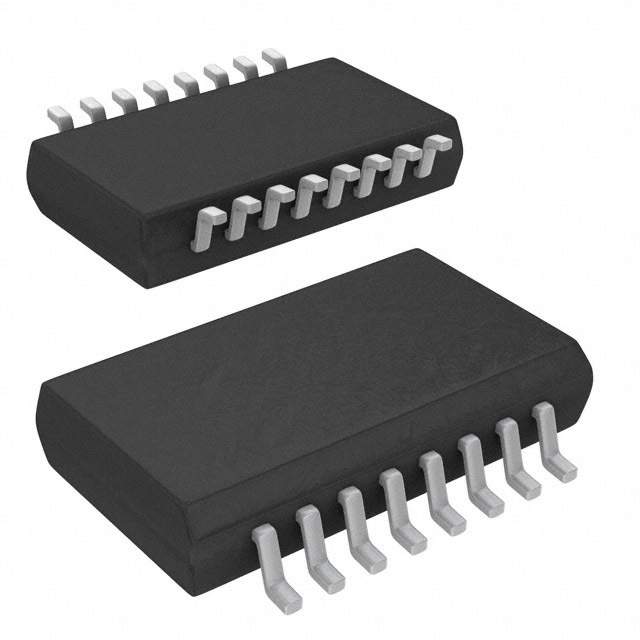

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADM693ARZ

ADI

Processor Supervisor 4.4V 4.5V to 5.5V Automotive 16Pin SOIC Tube

Наличие: 1,229 шт.

Адрес доставки: Москва

Цена: ₽ 223.41

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC480908

Категория продукта:

Контрольный чип источника питания

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADM693ARZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADM693ARZ
Производитель	ADI
ЧипСити Номер продукта	CC480908
Категория продукта	Контрольный чип источника питания
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	5.50V (max)
Ток Питания	1.95 mA
Количество Стежков	16 Position
Рассеяние Мощности	600 mW
Пороговое Напряжение	4.4 V
Сброс порогового напряжения (мин)	4.25 V
Сброс порогового напряжения (макс.)	4.48 V
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	600 mW
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.5 V
Ширина	7.6 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ADM693ARZ описание продукта

The ADM693 series Supervisory Circuit offers complete single chip solutions for power supply monitoring and battery control functions in microprocessor systems. These functions include µP reset, backup battery switchover, watchdog timer, CMOS RAM write protection and power failure warning. The complete family provides a variety of configurations to satisfy most microprocessor system requirements. The ADM690-ADM695 family is fabricated using an advanced epitaxial CMOS process combining low power consumption (5mW), extremely fast chip enable gating (5ns) and high reliability. RESET assertion is guaranteed with VCC as low as 1V. In addition, the power switching circuitry is designed for minimal voltage drop thereby permitting increased output current drive of up to 100mA without the need for an external pass transistor.
Write protection of CMOS RAM or EEPROM
Adjustable reset and watchdog timeout periods
Specified over-temperature
Precision voltage monitor
Automatic battery backup power switching
Extremely fast gating of chip enable signals (5ns)
Voltage monitor for power-fail
High current drive (100mA)
1.5R Normal and 20R in backup Low switch on-resistance
100ms, 1.6s or adjustable Watchdog timer
600nA Standby current
ESD sensitive device. Electrostatic charges as high as 4000V readily accumulate on the human body and test equipment and can discharge without detection.
