ADG3257BRQZ Купить - ADI Логический контроллер

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

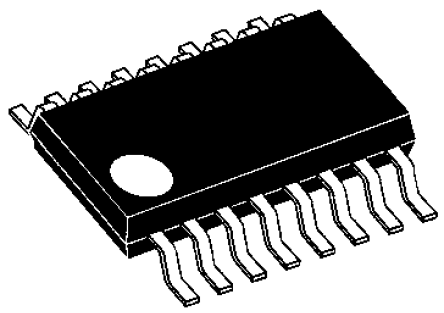

ADG3257BRQZ

ADI

Multiplexer/Demultiplexer Bus Switch 1Element CMOS 8IN 16Pin QSOP Tube

Наличие: 1,089 шт.

Адрес доставки: Москва

Цена: ₽ 142.94

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC131659

Категория продукта:

Логический контроллер

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADG3257BRQZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADG3257BRQZ
Производитель	ADI
ЧипСити Номер продукта	CC131659
Категория продукта	Логический контроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	QSOP-16
Количество Выходных Интерфейсов	4 Output
Тип Контактов	DPST
Ток Питания	1 nA
Количество Цепей	4 Circuit
Количество Каналов	1 Channel
Количество Стежков	16 Position
Количество Битов	8 Bit
Количество входов	8 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3V ~ 5.5V
Длина	5 mm
Ширина	3.91 mm
Высота	1.65 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ADG3257BRQZ описание продукта

Product Details
The ADG3257 is a CMOS bus switch comprising four 2:1 multiplexer/demultiplexers with high impedance outputs. The device is manufactured on a CMOS process, which provides low power dissipation yet gives high switching speed and very low on resistance allowing the inputs to be connected to the outputs without adding propagation delay or generating additional ground bounce noise.
The ADG3257 operates from a single 3.3 V/5 V supply. The control logic for each switch is shown in the Truth Table in the data sheet. These switches are bi-directional when ON. In the OFF condition, signal levels up to the supplies are blocked.
This Bus Switch is suited to both switching and level translation application. It may be used in applications requiring level translation from 3.3 V to 2.5V when powered from 3.3 V. Additionally, with a diode connected in series with 5 V VDD, the ADG3257 may also be used in applications requiring 5 V to 3.3 V level translation.
### Features and Benefits
100 ps Propagation Delay through the Switch
2 Ω Max Switches Connect Inputs to Outputs
Data Rates up to 933 Mbps
Single 3.3 V/5 V Supply Operation
Level Translation Operation
Ultralow Quiescent Supply Current
(1 nA Typical)
3.5 ns Switching
Standard "3257 Type Pinout
