ADE7878AACPZ Купить - ADI Интегрированный чип особого применения

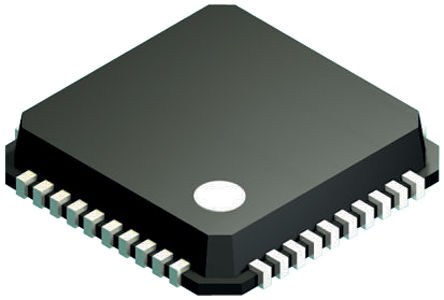

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADE7878AACPZ

ADI

ANALOG DEVICES ADE7878AACPZ Special Function IC, Poly Phase Multifunction Energy Metering, 2.97V to 3.63V, LFCSP-40

Наличие: 996 шт.

Адрес доставки: Москва

Цена: ₽ 1,072.86

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC1230379

Категория продукта:

Интегрированный чип особого применения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADE7878AACPZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADE7878AACPZ
Производитель	ADI
ЧипСити Номер продукта	CC1230379
Категория продукта	Интегрированный чип особого применения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	40 Pin
Корпус/Пакет	LFCSP-40
Напряжение Питания (DC)	2.97V (min)
Ток Питания	20 mA
Количество Стежков	40 Position
Входной Импеданс	400 kΩ
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.8V ~ 3.7V
Напряжение питания (Макс)	3.63 V
Напряжение питания (мин)	2.97 V
Длина	6.1 mm
Ширина	6.1 mm
Высота	0.75 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ADE7878AACPZ описание продукта

The ADE7878AACPZ is a high accuracy, 3-phase Electrical Energy Measurement IC with serial interfaces and three flexible pulse outputs. The devices incorporate second-order Σ-∆ analog-to-digital converters (ADCs), a digital integrator, reference circuitry and all signal processing required to perform, total (fundamental and harmonic) active, reactive and apparent energy measurement and rms calculations. The device can measure active, reactive and apparent energy in various 3-phase configurations, such as wye or delta services, with both three and four wires. Aside from regular rms measurements, which are updated every 8 kHz, these devices measure low ripple rms values, which are averaged internally and updated every 1.024s. The devices provide system calibration features for each phase, that is, RMS offset correction, phase calibration and gain calibration.
Supports EN 50470-1, EN 50470-3, IEC 62053-21, IEC 62053-22 and IEC 62053-23 standards
Compatible with 3-phase, 3- or 4-wire (delta or wye) meters and other 3-phase services
Supplies total active, reactive and apparent energy and fundamental active/reactive energy
0.1% Error (typical) in active and reactive energy over a dynamic range of 1000 to 1 at TA = 25°C
0.2% Error (typical) in active and reactive energy over a dynamic range of 3000 to 1 at TA = 25°C
Averaged RMS measurements available in low ripple rms registers
Supports current transformer and di/dt current sensors
Dedicated ADC channel for neutral current input
Estimated neutral current measurement by calculating the
RMS of the sum of the phase currents in all 3 phases
Supplies sampled waveform data on all 3 phases and on neutral current
Selectable no load thresholds for total and fundamental active and reactive powers, apparent powers
Highly accurate low power battery mode phase current monitoring for antitampering detection
Battery supply input for missing neutral operation
Phase angle measurements in current and voltage channels
Calibration frequency (CF) output directly drives LED and opto-isolators
1.2V (drift of ±5ppm/°C typical) Reference with external overdrive capability
