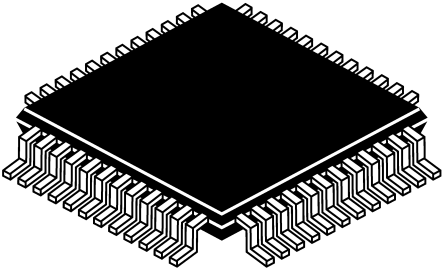

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD9859YSVZ

ADI

Special Function IC, Direct Digital Synthesizer, CMOS, 400MSPS, 10Bit, 1.8V to 3.3V, TQFP-48

Наличие: 1,039 шт.

Адрес доставки: Москва

Цена: ₽ 1,490.19

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC984635

Категория продукта:

Преобразователь DA

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD9859YSVZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD9859YSVZ
Производитель	ADI
ЧипСити Номер продукта	CC984635
Категория продукта	Преобразователь DA
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	48 Pin
Корпус/Пакет	TQFP-48
Напряжение Питания (DC)	1.71V (min)
Количество Выходных Интерфейсов	1 Output
Выходной Ток	10 mA
Количество Каналов	1 Channel
Количество Стежков	48 Position
Количество Битов	10 Bit
Рассеяние Мощности	171 mW
Скорость Передачи Данных	25.0 Mbps
Разрешение (биты)	10.0 Bit
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Количество ЦАПов	1 DAC
Напряжение питания	1.71V ~ 1.96V
Напряжение питания (Макс)	3.3 V
Напряжение питания (мин)	1.8 V
Длина	7 mm
Ширина	7 mm
Высота	1 mm
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2013/06/20
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD9859YSVZ описание продукта

The AD9859YSVZ is a 1.8V CMOS Direct Digital Synthesizer features a 10-bit DAC operating at up to 400MSPS. The AD9859 uses advanced DDS technology, coupled with an internal high speed, high performance DAC to form a digitally programmable, complete high frequency synthesizer capable of generating a frequency-agile analogue output sinusoidal waveform at up to 200MHz. It is designed to provide fast frequency hopping and fine tuning resolution (32-bit frequency tuning word). The frequency tuning and control words are loaded into the AD9859 via a serial I/O port. AD9859 is ideal to use in agile LO frequency synthesis, programmable clock generators as well as test and measurement equipment and commercial and amateur radio exciter.
400MSPS Internal clock speed
Integrated 10-bit DAC
32-bit tuning word
* Excellent dynamic performance
Serial I/O control
Software and hardware controlled power-down
Support for 5V input levels on most digital inputs
PLL REFCLK multiplier (4x to 20x)
Internal oscillator, can be driven by a single crystal
Phase modulation capability
Multichip synchronization
ESD sensitive device, take proper precaution while handling the device.

Показывать

AD9859YSVZ Даташит PDF

24 страницы, 478 КБ

05/11/2009
