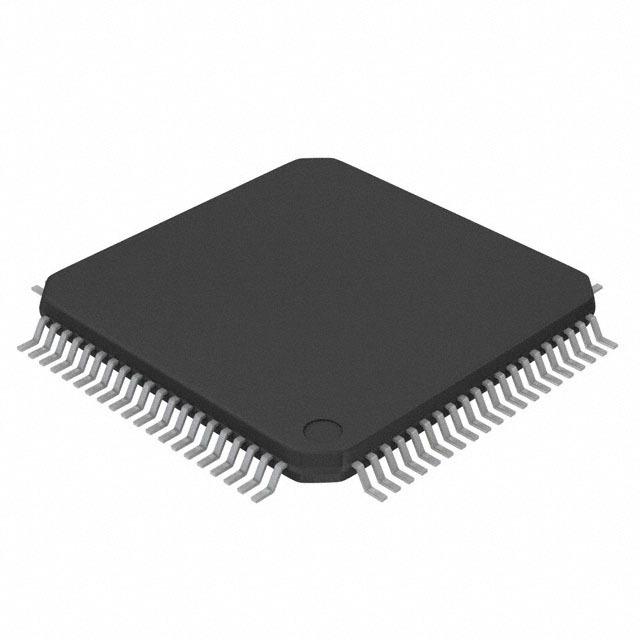

AD9857ASTZ

ADI

Direct Digital Synthesizer 200MHz 1DAC 14Bit Parallel/Serial 80Pin LQFP Tray

Наличие: 2,138 шт.

Адрес доставки: Москва

Цена: ₽ 1,483.41

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC1006450

Категория продукта:

Модуль RF, IC и деталь

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD9857ASTZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD9857ASTZ
Производитель	ADI
ЧипСити Номер продукта	CC1006450
Категория продукта	Модуль RF, IC и деталь
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	80 Pin
Корпус/Пакет	LQFP-80
Частота	5MHz ~ 200MHz
Напряжение Питания (DC)	3.30V (max)
Количество Выходных Интерфейсов	1 Output
Ток Питания	615 mA
Количество Стежков	80 Position
Рассеяние Мощности	2000 mW
Разрешение (биты)	14.0 Bit
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Количество ЦАПов	1 DAC
Напряжение питания	3.3 V
Напряжение питания (Макс)	3.3 V
Напряжение питания (мин)	3.135 V
Высота	1.4 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/06/16
ECCN кодекс	5A991.b
	Показывать Просмотр аналоги замена

AD9857ASTZ описание продукта

The AD9857ASTZ is a high speed Direct Digital Synthesizer (DDS) with a high performance, 14-bit digital-to-analog converter (DAC), clock multiplier circuitry, digital filters and other DSP functions onto a single chip, to form a complete quadrature digital upconverter device. The AD9857 is intended to function as a universal I/Q modulator and agile upconverter, single-tone DDS or interpolating DAC for communications applications, where power dissipation and dynamic performance are critical attributes.
200MHz Internal clock rate
14-bit Data path
Excellent dynamic performance - 80dB SFDR at 65MHz (±100kHz) AOUT
4x to 20x Programmable reference clock multiplier
Reference clock multiplier PLL lock detect indicator
Internal 32-bit quadrature DDS
FSK capability
8-bit Output amplitude control
Single-pin power-down function
Four programmable, pin-selectable signal profiles
SIN(x)/x correction (inverse SINC function)
Simplified control interface
10MHz serial, 2-wire or 3-wire SPI®-compatible
Single-ended or differential input reference clock
Three modes of operation - Quadrature modulator mode, Single-tone mode, Interpolating DAC mode

Показывать

AD9857ASTZ Даташит PDF

40 страницы, 1066 КБ

05/13/2004
