AD9139BCPZ

ADI

ANALOG DEVICES AD9139BCPZ Digital to Analogue Converter, 16Bit, 1.6GSPS, Parallel, Serial, 3.13V to 3.47V, LFCSP, 72Pins

Наличие: 1,051 шт.

Адрес доставки: Москва

Цена: ₽ 3,247.98

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC1614263

Категория продукта:

Преобразователь DA

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD9139BCPZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD9139BCPZ
Производитель	ADI
ЧипСити Номер продукта	CC1614263
Категория продукта	Преобразователь DA
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount

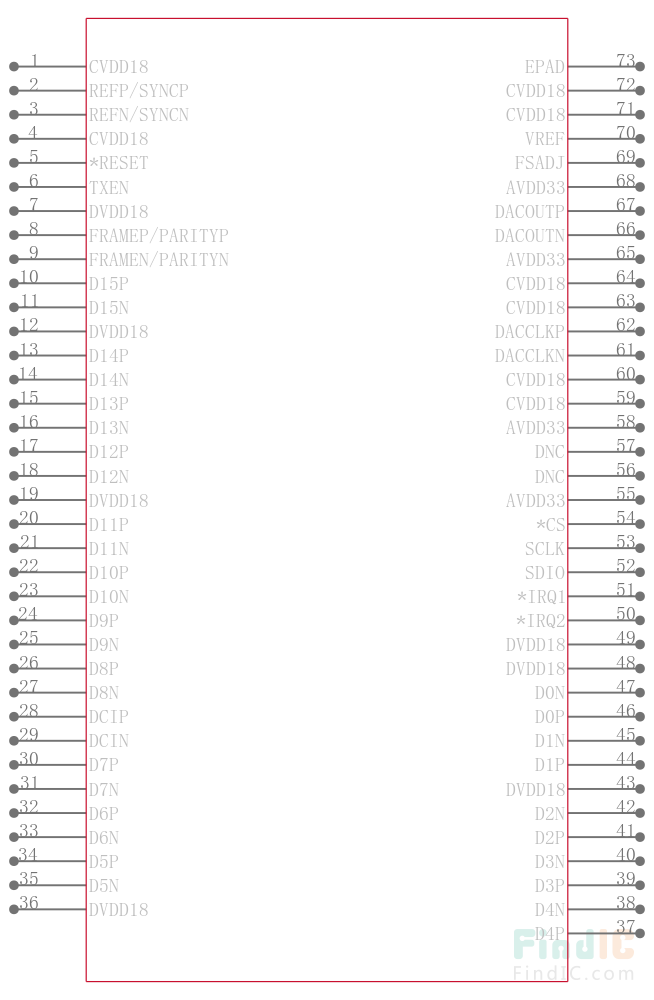

Количество Выводов	72 Pin
Корпус/Пакет	LFCSP-72
Количество Выходных Интерфейсов	1 Output
Ток Питания	400 µA
Количество Каналов	1 Channel
Количество Стежков	72 Position
Количество Битов	16 Bit
Частота Выборки	1.60 GHz
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3.13V ~ 3.47V
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD9139BCPZ описание продукта

Product Details
The AD9139 is an 16-bit, high dynamic range digital-to-analog converter (DAC) that provides a maximum update rate of 1600 MSPS, permitting multicarrier generation up to the Nyquist frequency. The AD9139 TxDAC+® includes features optimized for wide band communications applications, including 1× and 2× interpolation, a DLL based high speed interface, sample error detection, and parity detection. A 3-wire serial port interface provides for the programming/readback of many internal parameters. Full-scale output current can be programmed over a range of 9 mA up to 33 mA. The AD9139 is available in a 72-lead LFCSP.
**Product Highlights**
1. 575 MHz achievable input signal bandwidth.
2. Advanced low spurious and distortion design techniques
provide high quality synthesis of wideband signals from
baseband to high intermediate frequencies.
3. Very small inherent latency variation simplifies both software
and hardware design in the system. It allows easy multichip
synchronization for most applications.
4. Low power architecture improves power efficiency.
**APPLICATIONS**
Wireless communications: 3G/4G and MC-GSM base stations,
wideband repeaters, software defined radios
Wideband communications: point-to-point, LMDS/MMDS
Transmit diversity/MIMO
Instrumentation
Automated test equipment
### Features and Benefits
Selectable 1×, 2× interpolation filter
Support input signal bandwidth up to 575 MHz
Very small inherent latency variation: <2 DAC clock cycles
Proprietary low spurious and distortion design
6-carrier GSM ACLR = 79 dBc
at 200 MHz IF
SFDR > 85 dBc (bandwidth = 300 MHz) at Zero IF
Flexible 16-bit LVDS interface
Supports word and byte load
Multiple chip synchronization
Fixed latency and data generator latency compensation
FIFO eases system timing and includes error detection
High performance, low noise PLL clock multiplier
Digital inverse sinc filter
Low power:
700 mW at 1230 MSPS
72-lead LFCSP

Показывать

AD9139BCPZ Даташит PDF

56 страницы, 1160 КБ

03/31/2014

просматривать

AD9139BCPZ Даташит PDF

57 страницы, 1250 КБ

03/31/2014

просматривать

AD9139BCPZ Даташит PDF

36 страницы, 938 КБ

06/04/2014

просматривать

AD9139BCPZ Даташит PDF

58 страницы, 1178 КБ

просматривать

AD9139BCPZ Даташит PDF

57 страницы, 1186 КБ

03/31/2014

просматривать

AD9139BCPZ Другие Даташит

56 страницы, 1150 КБ

10/17/2013

просматривать

AD9139BCPZ Файл уведомления

4 страницы, 56 КБ

06/02/2014

просматривать
