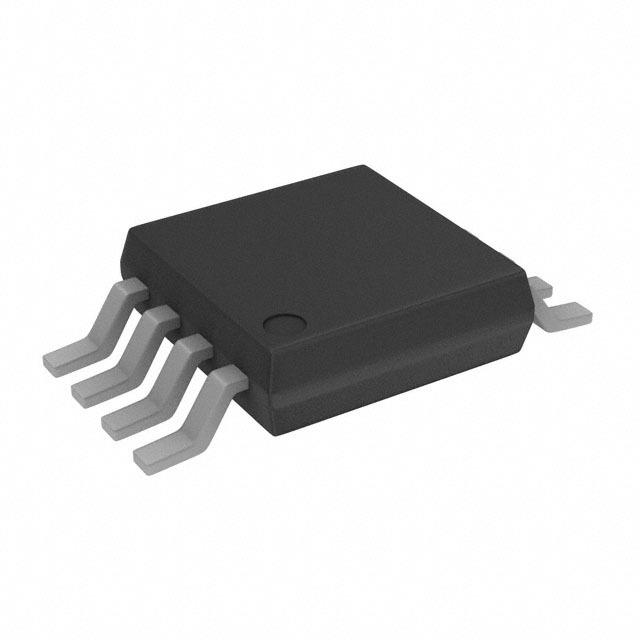

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD8628WAUJZ-R7

ADI

Op Amp Single GP R-R I/O ±2.5V/5V Automotive 5Pin TSOT T/R

Наличие: 217 шт. Гарантия оригинала

Адрес доставки:

Цена: ₽ 133.40

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ADI

ЧипСити Номер продукта:

CC3733993

Категория продукта:

Буферный усилитель

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 01.05.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

AD8628WAUJZ-R7 характеристики

Атрибут	Значение атрибута
Номенклатура	AD8628WAUJZ-R7
Производитель	ADI
ЧипСити Номер продукта	CC3733993
Жизненный Цикл Продукта	Active
Категория продукта	Буферный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	TSOT-23-5
Выходной Ток	30mA @5V
Ток Питания	850 µA
Количество Цепей	1 Circuit
Коэффициент Ослабления Синфазного Сигнала	140 dB
Входная Ёмкость	10.0 pF
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	2.5 MHz
Входной Импеданс	500 GΩ
Входное Напряжение Смещения	1 µV
Входной Ток Смещения	30 pA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	2.5 MHz
Gain Bandwidth	2.5 MHz
Минимальный диапазон CMRR	120 dB
Высота	0.87 mm
Рабочая Температура	-40℃ ~ 125℃
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
Военный Класс	No
	Показывать Просмотр аналоги замена

Аналоги товара

AD8628WAUJZ-R7 описание продукта

Product Details
This amplifier has ultralow offset, drift, and bias current. The AD8628/AD8629/AD8630 are wide bandwidth auto-zero amplifiers featuring rail-to-rail input and output swing and low noise. Operation is fully specified from 2.7 V to 5 V single supply (±1.35 V to ±2.5 V dual supply).
The AD8628/AD8629/AD8630 provide benefits previously found only in expensive auto-zeroing or chopper-stabilized amplifiers. Using Analog Devices, Inc., topology, these zero-drift amplifiers combine low cost with high accuracy and low noise. No external capacitor is required. In addition, the AD8628/ AD8629/AD8630 greatly reduce the digital switching noise found in most chopper-stabilized amplifiers.
With an offset voltage of only 1 μV, drift of less than 0.005 μV/°C, and noise of only 0.5 μV p-p (0 Hz to 10 Hz), the AD8628/ AD8629/AD8630 are suited for applications where error sources cannot be tolerated. Position and pressure sensors, medical equipment, and strain gage amplifiers benefit greatly from nearly zero drift over their operating temperature range. Many systems can take advantage of the rail-to-rail input and output swings provided by the AD8628/AD8629/AD8630 to reduce input biasing complexity and maximize SNR.
The AD8628/AD8629/AD8630 are specified for the extended industrial temperature range (−40°C to +125°C). The AD8628 is available in tiny 5-lead TSOT, 5-lead SOT-23, and 8-lead narrow SOIC plastic packages. The AD8629 is available in the standard 8-lead narrow SOIC and MSOP plastic packages. The AD8630 quad amplifier is available in 14-lead narrow SOIC and 14-lead TSSOP plastic packages. See the Ordering Guide for automotive grades.
**Applications**
Automotive sensors
Pressure and position sensors
Strain gage amplifiers
Medical instrumentation
Thermocouple amplifiers
Precision current sensing
Photodiode amplifiers
### Features and Benefits
Lowest auto-zero amplifier noise
Low offset voltage: 1 μV
Input offset drift: 0.002 μV/°C
Rail-to-rail input and output swing
5 V single-supply operation
High gain, CMRR, and PSRR: 130 dB
Very low input bias current: 100 pA maximum
Low supply current: 1.0 mA
Overload recovery time: 50 μs
No external components required
Qualified for automotive applications
