AD8574ARUZ Купить - ADI Операционный усилитель

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD8574ARUZ

ADI

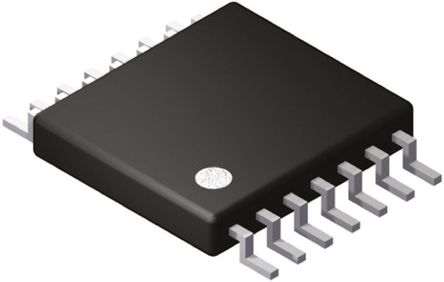

ANALOG DEVICES AD8574ARUZ Operational Amplifier, Quad, 4 Amplifier, 1.5MHz, 0.4V/µs, 2.7V to 5.5V, TSSOP, 14Pins

Наличие: 216 шт.

Адрес доставки:

Цена: ₽ 830.99

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC537763

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 16.05.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD8574ARUZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD8574ARUZ
Производитель	ADI
ЧипСити Номер продукта	CC537763
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	TSSOP-14
Выходной Ток	30mA @5V
Ток Питания	850 µA
Количество Цепей	4 Circuit
Количество Каналов	4 Channel
Коэффициент Ослабления Синфазного Сигнала	140 dB
Ширина Ленты	1.5 MHz
Скорость Нарастания	400 nV/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	1.5 MHz
Входной Импеданс	1.00 TΩ
Входное Напряжение Смещения	1 µV
Входной Ток Смещения	10 pA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Gain Bandwidth	1.5 MHz
Минимальный диапазон CMRR	120 dB
Напряжение питания	2.7V ~ 5.5V
Напряжение питания (Макс)	5 V
Напряжение питания (мин)	2.7 V
Длина	5 mm
Ширина	4.4 mm
Высота	1 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD8574ARUZ описание продукта

Product Details
This family of amplifiers has ultralow offset, drift, and bias current. The AD8571, AD8572, and AD8574 are single, dual, and quad amplifiers, respectively, featuring rail-to-rail input and output swings. All are guaranteed to operate from 2.7 V to 5 V single supply.
The AD8571/AD8572/AD8574 provide benefits previously found only in expensive auto-zeroing or chopper-stabilized amplifiers. Using Analog Devices, Inc., topology, these zero-drift amplifiers combine low cost with high accuracy. (No external capacitors are required.) Using a patented spread-spectrum, auto-zero technique, the AD8571/AD8572/AD8574 eliminate the intermodulation effects from interaction of the chopping function with the signal frequency in ac applications.
With an offset voltage of only 1 μV and drift of 0.005 μV/°C, the AD8571/AD8572/AD8574 are perfectly suited for applications where error sources cannot be tolerated. Position and pressure sensors, medical equipment, and strain gage amplifiers benefit greatly from nearly zero drift over their operating temperature range. Many more systems require the rail-to-rail input and output swings provided by the AD8571/AD8572/AD8574.
The AD8574-EP supports defense and aerospace applications (AQEC standard)
**Applications**
Temperature sensors
Pressure sensors
Precision current sensing
Strain gage amplifiers
Medical instrumentation
Thermocouple amplifiers
### Features and Benefits
Low offset voltage: 1 μV
Input offset drift: 0.005 μV/°C
Rail-to-rail input and output swing
5 V/2.7 V single-supply operation
High gain: 145 dB typical
CMRR: 140 dB typical
PSRR: 130 dB typical
See data sheet for additional features
AD8574-EP supports defense and aerospace applications (AQEC standard)
Download AD8574-EP Data Sheet (pdf)
Military temperature range (−55°C to +125°C)
Controlled manufacturing baseline
One assembly/test site
One fabrication site
Enhanced product change notification
Qualification data available on request
V62/12634 DSCC Drawing Number

Показывать

AD8574ARUZ Даташит PDF

28 страницы, 477 КБ

06/05/2015

просматривать

AD8574ARUZ Другие Даташит

16 страницы, 455 КБ

06/17/2008

просматривать

AD8574ARUZ Примечание по применению

28 страницы, 5302 КБ

05/06/2003

просматривать

AD8574ARUZ Другие ссылки

1 страницы, 129 КБ

06/15/2011

просматривать
