AD8402ARUZ1 Купить - ADI Цифровой потенциометр

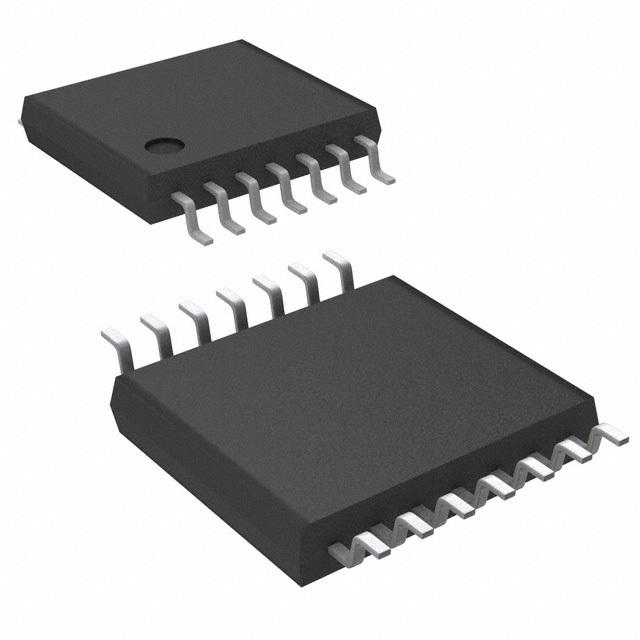

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD8402ARUZ1

ADI

Digital Potentiometer 1KΩ 256POS Volatile Linear 14Pin TSSOP Tube

Наличие: 2,117 шт.

Адрес доставки:

Цена: ₽ 677.29

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC511496

Категория продукта:

Цифровой потенциометр

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD8402ARUZ1 характеристики

Атрибут	Значение атрибута
Номенклатура	AD8402ARUZ1
Производитель	ADI
ЧипСити Номер продукта	CC511496
Категория продукта	Цифровой потенциометр
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	TSSOP-14
Напряжение Питания (DC)	2.70V (min)
Допустимое Отклонение Ёмкости	±33 %
Ток Питания	0.9 mA
Количество Цепей	2 Circuit
Количество Стежков	256 Position
Сопротивление	1 kΩ
Допустимое Отклонение Сопротивления	±1 %
Ток Покоя	10.0 nA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.7V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.7 V
Длина	5 mm
Ширина	4.4 mm
Высота	1 mm
Рабочая Температура	-40℃ ~ 125℃
Коэффициент Температуры	±500 ppm/℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD8402ARUZ1 описание продукта

Product Details
The AD8400/AD8402/AD8403 provide a single, dual or quad channel, 256 position digitally controlled variable resistor (VR) device. These devices perform the same electronic adjustment function as a potentiometer or variable resistor. The AD8400 contains a single variable resistor in the compact SO-8 package. The AD8402 contains two independent variable resistors in saving SO-14 surface mount package. The AD8403 contains four independent variable resistors in 24-lead PDIP, SOIC and TSSOP packages. Each part contains a fixed resistor with a wiper contact that taps the fixed resistor value at a point determined by a digital code loaded into the controlling serial input register. The resistance between the wiper and either endpoint of the fixed resistor varies linearly with respect to the digital code transferred into the VR latch. Each variable resistor offers a completely programmable value of resistance, between the A terminal and the wiper or the B terminal and the wiper. The fixed A to B terminal resistance of 1 kOhm, 10 kOhm, 50 kOhm or 100 kOhm has a ±1% channel-to-channel matching tolerance with a nominal temperature coefficient of 500 ppm/°C. A unique switching circuit minimizes the high glitch inherent in traditional switched resistor designs avoiding any make-before-break or break-before-make operation.
Each VR has its own VR latch that holds its programmed resistance value. These VR latches are updated from an SPI compatible serial-to-parallel shift register that is loaded from a standard 3-wire serial-input digital interface. Ten data bits make up the data word clocked into the serial input register. The data word is decoded where the first two bits determine the address of the VR latch to be loaded, the last eight bits are data. A serial data output pin at the opposite end of the serial register allows simple daisy-chaining in multiple VR applications without additional external decoding logic.
### Features and Benefits
256-Position
Replaces 1,2 or 4 Potentiometers
1 kΩ, 10 kΩ, 50 kΩ, 100 kΩ
Power Shutdown - Less than 5 µA
3-Wire SPI-Compatible Serial
Data Input
10 MHz Update Data Loading Rate
2.7 V to 5.5 V Single-Supply Operation
Midscale Preset
