AD8345ARE Купить - ADI Активная деталь

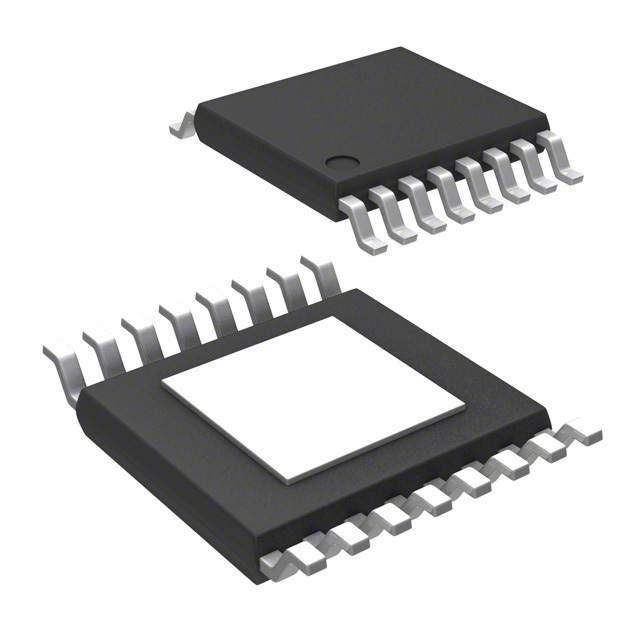

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD8345ARE

ADI

Quadrature Mod 80MHz 16Pin TSSOP EP Tube

Наличие: 4,279 шт.

Адрес доставки: Москва

Цена: ₽ 612.23

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC1453840

Категория продукта:

Активная деталь

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD8345ARE характеристики

Атрибут	Значение атрибута
Номенклатура	AD8345ARE
Производитель	ADI
ЧипСити Номер продукта	CC1453840
Категория продукта	Активная деталь
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	TSSOP-16
Напряжение Питания (DC)	5.50V (max)
Ток Питания	78 mA
Рассеяние Мощности	500 mW
Выходная Мощность	2 dBm
Частота испытаний	800 MHz
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	500 mW
Напряжение питания	2.7V ~ 5.5V
Длина	5 mm
Ширина	4.4 mm
Высота	1 mm
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
ECCN кодекс	5A991.b
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

AD8345ARE описание продукта

Product Details
The AD8345 is a silicon RFIC quadrature modulator, designed for use from 140 MHz to 1000 MHz. The part provides a very low noise floor and high output power supporting a significant improvement in output dynamic range. The AD8345 needs a low LO drive level and provides a fully specified 50 Ω buffered output.
The part provides excellent amplitude and phase balance and sideband suppression specifications to enable higher order/capacity QAM modulated radios.
Additionally the AD8345 has been tested and supports the requirements as an IF modulator within CDMA/GSM/W-CDMA cellular infrastructure equipment and as a direct conversion modulator for the 800 – 900 MHz cellular bands.
The AD8345 is supplied in 16-lead Thin Shrunk Small Outline (TSSOP) package with exposed paddle, and fully specified over –40°C to +85°C temperature range.
**Availability** Samples part number (AD8345ARE) and an evaluation board, part number (AD8345-EVAL) are available. **Other Modulator / Demodulator Products **
AD8346 – 800 MHz to 2.5 GHz Lower Power Direct Up-Conversion Modulator
AD8347 – 800 MHz to 2.7 GHz Direct Conversion Demodulator
AD8349 – 700 MHz to 2.7 GHz Low Noise, Higher Output Drive, RF Modulator
### Features and Benefits
Output frequency range 140 MHz to 1000 MHz
I/Q baseband frequency range dc – 80 MHz output power +2.5 dBm P1 dB
Noise floor –155 dBm/Hz
Quadrature phase accuracy 0.5 deg rms
Amplitude balance 0.2 dB
Single 2.7 V – 5.5 V supply
Pin compatible with AD8346 / AD8349
