AD7874AN Купить - ADI Цифро-аналоговый преобразователь

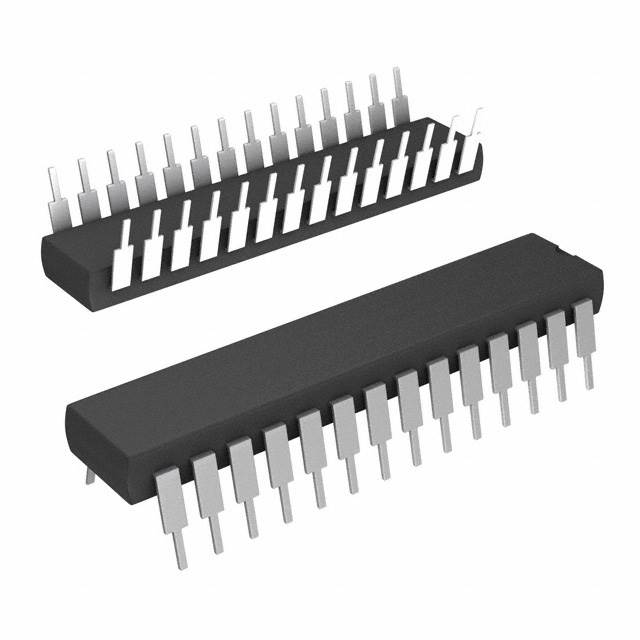

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD7874AN

ADI

ADC Single SAR 116KSPS 12Bit Parallel 28Pin PDIP W

Наличие: 8 шт.

Адрес доставки:

Цена: ₽ 4,220.52

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC48027680

Категория продукта:

Цифро-аналоговый преобразователь

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD7874AN характеристики

Атрибут	Значение атрибута
Номенклатура	AD7874AN
Производитель	ADI
ЧипСити Номер продукта	CC48027680
Категория продукта	Цифро-аналоговый преобразователь
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	28 Pin
Корпус/Пакет	PDIP-28
Цифровой Логический Уровень	SAR
Количество Каналов	4 Channel
Количество Битов	12 Bit
Рассеяние Мощности	150 W
Частота Выборки	116 ksps
Потребляемая Мощность	100 mW
Разрешение (биты)	12.0 Bit
Входной Импеданс	9.00 GΩ
Количество АЦП	1 ADC
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	150 mW
Количество входных каналов	4 Channel
Длина	39.75 mm
Ширина	14.73 mm
Высота	4.95 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
Военный Класс	Yes
	Показывать Просмотр аналоги замена

AD7874AN описание продукта

Product Details
The AD7874 is a four-channel simultaneous sampling, 12-bit data acquisition system. The part contains a high speed 12-bit ADC, on chip reference, on-chip clock and four track/hold amplifiers. This latter feature allows the four input channels to be sampled simultaneously, thus preserving the relative phase information of the four input channels, which is not possible if all four channels share a single track/hold amplifier. This makes the AD7874 ideal for applications such as phased-array sonar and ac motor controllers where the relative phase information is important.
The aperture delay of the four track/hold amplifiers is small and specified with minimum and maximum limits. This allows several AD7874s to sample multiple input channels simultaneously without incurring phase errors between signals connected to several devices. A reference output/reference input facility also allows several AD7874s to be driven from the same reference source.
In addition to the traditional dc accuracy specifications such as linearity, full-scale and offset errors, the AD7874 is also fully specified for dynamic performance parameters including distortion and signal-to-noise ratio.
The AD7874 is fabricated in Analog Devices" Linear Compatible CMOWS (LC2MOS) process, a mixed technology process that combines precision bipolar circuits with low-power CMOS logic. The part is available in a 28-pin, 0.6" wide, plastic or hermetic dual-in-line package (DIP), in a 28-terminal leadless ceramic chip carrier (LCCC) and in a 28-pin SOIC.
### Features and Benefits
Four On-Chip Track/Hold Amplifiers
Simultaneous Sampling of 4 Channels
Fast 12-Bit ADC with 8 µs Conversion Time/Channel
29 kHz Sample Rate for All Four Channels
On-Chip Reference
±10 V Input Range
±5 V Supplies

Показывать

AD7874AN Даташит PDF

16 страницы, 415 КБ

08/28/1996

просматривать

AD7874AN Даташит PDF

17 страницы, 444 КБ

08/28/1996

просматривать

AD7874AN Другие Даташит

28 страницы, 442 КБ

06/19/2017

просматривать
