AD725ARZ Купить - ADI Кодек

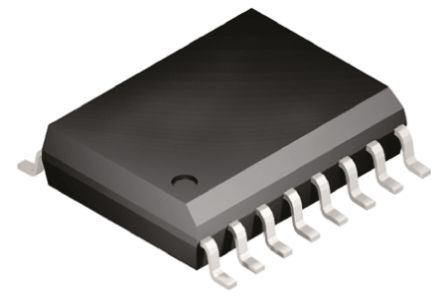

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD725ARZ

ADI

RGB to NTSC and PAL Encoder 16Pin SOIC W

Наличие: 1,043 шт.

Адрес доставки: Москва

Цена: ₽ 779.98

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC967275

Категория продукта:

Кодек

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD725ARZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD725ARZ
Производитель	ADI
ЧипСити Номер продукта	CC967275
Категория продукта	Кодек
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	4.75 V, 5.25 V (max)
Ток Питания	30 mA
Количество Каналов	3 Channel
Количество Стежков	16 Position
Рассеяние Мощности	800 mW
Ширина Ленты	5.20 MHz
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	800 mW
Напряжение питания	4.75V ~ 5.25V
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	4.75 V
Длина	10.5 mm
Ширина	7.6 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD725ARZ описание продукта

The AD725ARZ is a RGB to NTSC/PAL Encoder with Luma trap port. The general purpose RGB to NTSC/PAL encoder that converts red, green and blue color component signals into their corresponding luminance (baseband amplitude) and chrominance (subcarrier amplitude and phase) signals in accordance with either NTSC or PAL standards. These two outputs are also combined on-chip to provide a composite video output. All three outputs are available separately at voltages of twice the standard signal levels as required for driving 75W, reverse-terminated cables. The AD725 features a luminance trap (YTRAP) pin that provides a means of reducing cross color generated by subcarrier frequency components found in the luminance signal. For portable or other power-sensitive applications, the device can be powered down to less than 1mA of current consumption. All logic levels are TTL compatible thus supporting the logic requirements of 3V CMOS systems.
Both NTSC and PAL composite video output
Chrominance and luminance (S-video) outputs
Luma trap port to eliminate cross color artifacts
TTL logic levels
Integrated delay line and auto-tuned filters
Drives 75V reverse-terminated loads
Low power +5V operation
Power-down to <1mA
800mW Internal power dissipation
ESD (electrostatic discharge) sensitive device. Electrostatic charges as high as 4000V readily accumulate on the human body and test equipment and can discharge without detection.
