AD7224KNZ Купить - ADI Преобразователь DA

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

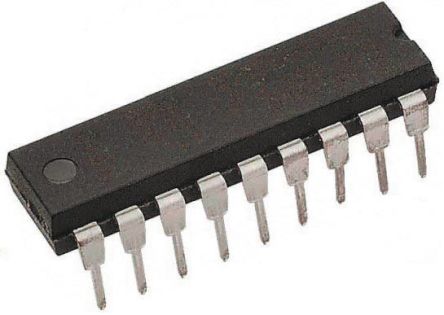

AD7224KNZ

ADI

DAC 1CH R-2R 8Bit 18Pin PDIP N Tube

Наличие: 1,149 шт.

Адрес доставки: Москва

Цена: ₽ 848.96

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC695150

Категория продукта:

Преобразователь DA

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD7224KNZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD7224KNZ
Производитель	ADI
ЧипСити Номер продукта	CC695150
Категория продукта	Преобразователь DA
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	18 Pin
Корпус/Пакет	DIP-18
Количество Выходных Интерфейсов	1 Output
Ток Питания	4 mA
Количество Каналов	1 Channel
Количество Стежков	18 Position
Количество Битов	8 Bit
Рассеяние Мощности	0.45 W
Частота Выборки	143 ksps
Разрешение (биты)	8.0 Bit
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	450 mW
Количество ЦАПов	1 DAC
Напряжение питания (Макс)	16.5 V
Напряжение питания (мин)	4.5 V
Длина	22.86 mm
Ширина	6.35 mm
Высота	3.3 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	Yes
REACH SVHC Compliance Edition	2016/06/20
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD7224KNZ описание продукта

The AD7224KNZ is a precision 8-bit voltage-output Digital-to-analog Converter with output amplifier and double buffered interface logic on a monolithic CMOS chip. No external trims are required to achieve full specified performance for the part. The double buffered interface logic consists of two 8-bit registers-an input register and a DAC register. Only the data held in the DAC registers determines the analog output of the converter. The double buffering allows simultaneous update in a system containing multiple AD7224. Both registers may be made transparent under control of three external lines, CS, WR and LDAC. With both registers transparent, the RESET line functions like a zero override, useful function for system calibration cycles. All logic inputs are TTL and CMOS (5V) level compatible and the control logic is speed compatible with most 8-bit microprocessors. Specified performance is guaranteed for input reference voltages from 2 to 12.5V when using dual supplies.
Low total unadjusted error - less than 1LSB over temperature
Extended temperature range operation
mP-compatible with double buffered inputs
