AD711JRZ Купить - ADI Операционный усилитель

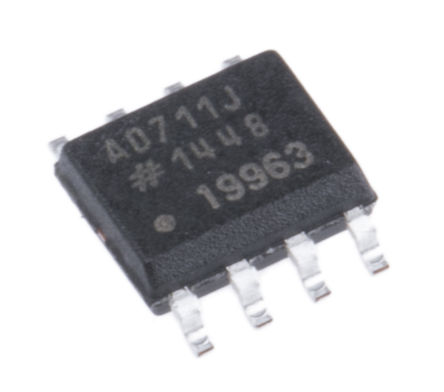

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD711JRZ

ADI

Operational Amplifier, Single, 1 Amplifier, 4MHz, 20V/µs, ± 4.5V to ± 18V, SOIC, 8Pins

Наличие: 7,485 шт.

Адрес доставки: Москва

Цена: ₽ 424.87

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC181421

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD711JRZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD711JRZ
Производитель	ADI
ЧипСити Номер продукта	CC181421
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	15.0 V
Ток Питания	2.5 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Рассеяние Мощности	500 mW
Коэффициент Ослабления Синфазного Сигнала	70 dB
Входная Ёмкость	5.50 pF
Ширина Ленты	4 MHz
Скорость Нарастания	20.0 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	4.00 MHz
Входной Импеданс	3.00 TΩ
Входное Напряжение Смещения	300 µV
Входной Ток Смещения	15 pA
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Полоса пропускания 3 дБ	4 MHz
Рассеиваемая Мощность (Макс)	500 mW
Минимальный диапазон CMRR	70 dB
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
	Показывать Просмотр аналоги замена

AD711JRZ описание продукта

The AD711JRZ is an Universal Linear Variable Differential Transformer (LVDT) Signal Conditioner used in conjunction with LVDTs to convert transducer mechanical position to a unipolar or bipolar DC voltage with a high degree of accuracy and repeatability. All circuit functions are included on the chip. With the addition of a few external passive components to set frequency and gain, the AD698 converts the raw LVDT output to a scaled DC signal. The device will operate with half-bridge LVDTs, LVDTs connected in the series opposed configuration (4-wire) and RVDTs. This conditioner contains a low distortion sine wave oscillator to drive the LVDT primary. Two synchronous demodulation channels of the AD698 are used to detect primary and secondary amplitude. The part divides the output of the secondary by the amplitude of the primary and multiplies by a scale factor.
Settles to 0.01% in 1.0µs
3MHz Minimum unity gain bandwidth
Surface mount
ESD sensitive device, take proper precaution while handling the device.

Показывать

AD711JRZ Даташит PDF

16 страницы, 712 КБ

10/17/2002
