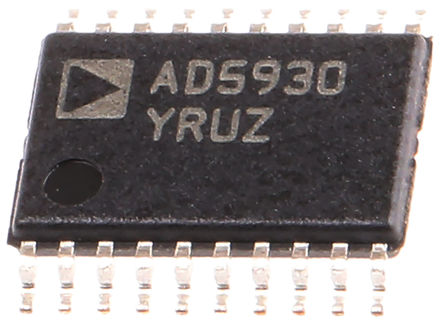

AD5930YRUZ

ADI

ANALOG DEVICES AD5930YRUZ IC, WAVEFORM GENERATOR, 25MHz, TSSOP-20

Наличие: 286 шт.

Адрес доставки: Москва

Цена: ₽ 909.32

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC308954

Категория продукта:

Преобразователь DA

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD5930YRUZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD5930YRUZ
Производитель	ADI
ЧипСити Номер продукта	CC308954
Категория продукта	Преобразователь DA
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	TSSOP-20
Частота	25 MHz
Напряжение Питания (DC)	2.30V (min)
Количество Выходных Интерфейсов	1 Output
Выходной Ток	3 mA
Ток Питания	8.00 mA
Количество Стежков	20 Position
Количество Битов	10 Bit
Рассеяние Мощности	40.0 mW
Разрешение (биты)	10.0 Bit
Ширина Ленты	50.0 MHz
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Количество ЦАПов	1 DAC
Напряжение питания	2.3V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.3 V
Длина	6.5 mm
Ширина	4.4 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD5930YRUZ описание продукта

The AD5930YRUZ is a Waveform Generator with programmable frequency sweep and output burst capability. Utilizing embedded digital processing that allows enhanced frequency control, the device generates synthesized analog or digital frequency-stepped waveforms. Because frequency profiles are preprogrammed, continuous write cycles are eliminated and thereby free up valuable DSP/microcontroller resources. Waveforms start from a known phase and are incremented phase continuously, which allows phase shifts to be easily determined. Consuming only 8mA, the AD5930 provides a convenient low power solution to waveform generation. The AD5930 can be operated in a variety of modes. In continuous output mode, the device outputs the required frequency for a defined length of time and then steps to the next frequency.
Programmable frequency profile
No external components necessary
Burst and listen capability
Pre-programmable frequency profile minimizes number of DSP/microcontroller writes
Sinusoidal/triangular/square wave outputs
Automatic or single pin control of frequency stepping
Waveform starts at known phase
20µA Power-down mode
ESD sensitive device, take proper precaution while handling the device.

Показывать

AD5930YRUZ Даташит PDF

28 страницы, 554 КБ

03/28/2012
