AD574AJNZ Купить - ADI Преобразователь AD

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

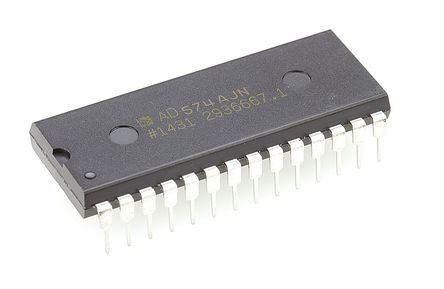

AD574AJNZ

ADI

ANALOG DEVICES AD574AJNZ Analog to Digital Converter, Dual, 12Bit, Dual (+/-), -11.4V, 16.5V, DIP

Наличие: 243 шт.

Адрес доставки: Москва

Цена: ₽ 4,765.81

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC570304

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD574AJNZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD574AJNZ
Производитель	ADI
ЧипСити Номер продукта	CC570304
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	28 Pin
Корпус/Пакет	DIP-28
Цифровой Логический Уровень	SAR
Напряжение Питания (DC)	-11.4 V (min)
Ток Питания	30 mA
Количество Каналов	1 Channel
Количество Стежков	28 Position
Количество Битов	12 Bit
Рассеяние Мощности	390 mW
Потребляемая Мощность	390 mW
Разрешение (биты)	12.0 Bit
Количество АЦП	1 ADC
Количество входов	1 Input
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	725 mW
Количество входных каналов	1 Channel
Напряжение питания (Макс)	16.5 V
Длина	39.75 mm
Ширина	14.73 mm
Высота	4.95 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	Yes
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD574AJNZ описание продукта

The AD574AJNZ is a complete 12-bit successive-approximation Analog-to-digital Converter (ADC) with 3-state output buffer circuitry for direct interface to a 8 or 16-bit microprocessor bus. A high precision voltage reference and clock are included on-chip and the circuit guarantees full-rated performance without external circuitry or clock signals. The AD574A design is implemented using analog devices bipolar/I²L process and integrates all analog and digital functions on one chip. Offset, linearity and scaling errors are minimized by active laser-trimming of thin-film resistors at the wafer stage. The voltage reference uses an implanted buried Zener for low noise and low drift. On the digital side, I²L logic is used for the successive-approximation register, control circuitry and 3-state output buffers.
Guaranteed linearity over temperature
No missing codes over temperature
35µs Maximum conversion time
Buried zener reference
