AD5504BRUZ Купить - ADI Преобразователь DA

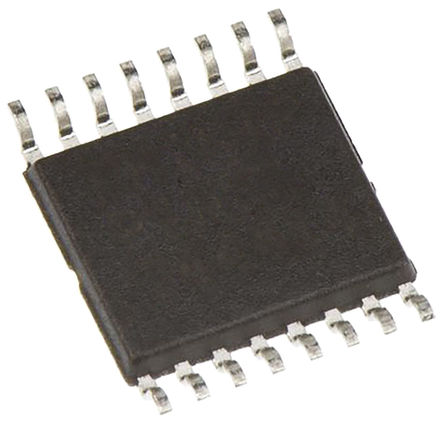

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD5504BRUZ

ADI

Digital to Analog Converter, 12Bit, Serial, 2.3V to 5.5V, TSSOP, 16Pins

Наличие: 1,280 шт.

Адрес доставки: Москва

Цена: ₽ 2,288.99

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC817742

Категория продукта:

Преобразователь DA

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD5504BRUZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD5504BRUZ
Производитель	ADI
ЧипСити Номер продукта	CC817742
Категория продукта	Преобразователь DA
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	TSSOP-16
Количество Выходных Интерфейсов	4 Output
Ток Питания	2.00 mA
Количество Каналов	4 Channel
Количество Стежков	16 Position
Количество Битов	12 Bit
Разрешение (биты)	12.0 Bit
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Количество ЦАПов	4 DAC
Напряжение питания	2.3V ~ 5.5V
Напряжение питания (Макс)	62 V
Напряжение питания (мин)	10 V
Длина	5.1 mm
Ширина	4.5 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2017/07/07
	Показывать Просмотр аналоги замена

AD5504BRUZ описание продукта

The AD5504BRUZ is a quad-channel 12-bit serial input Digital-to-analog Converter with on-chip high voltage output amplifiers and an integrated precision reference. The DAC output voltage ranges are programmable via the range select pin. If R_SEL is held high, the DAC output ranges are 0 to 30V. If R_SEL is held low, the DAC output ranges are 0 to 60V. The on-chip output amplifiers allow an output swing within the range of AGND 0.5V to VDD -0.5V. The AD5504 has a high speed serial interface, which is compatible with SPI®, QSPI™, MICROWIRE™ and DSP-interface standards and can handle clock speeds of up to 16.667MHz.
Integrated precision reference
Low power serial interface with read-back capability
Integrated temperature sensor alarm function
Power-on reset
Simultaneous updating via LDAC

Показывать

AD5504BRUZ Даташит PDF

21 страницы, 495 КБ

12/06/2012

просматривать

AD5504BRUZ Даташит PDF

21 страницы, 429 КБ

12/06/2012

просматривать

AD5504BRUZ Даташит PDF

20 страницы, 755 КБ

08/04/2009

просматривать

AD5504BRUZ Другие Даташит

20 страницы, 407 КБ

12/06/2012

просматривать

AD5504BRUZ Другие Даташит

20 страницы, 414 КБ

12/06/2012

просматривать

AD5504BRUZ Другие Даташит

20 страницы, 424 КБ

12/03/2012

просматривать

AD5504BRUZ Другие Даташит

12 страницы, 545 КБ

11/06/2009

просматривать
