AD5362BSTZ Купить - ADI Преобразователь DA

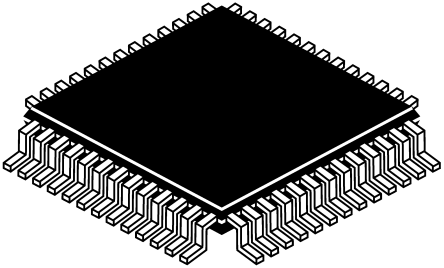

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD5362BSTZ

ADI

ANALOG DEVICES AD5362BSTZ Digital to Analog Converter, Octal, 16Bit, 540KSPS, Serial, 2.5V to 5.5V, LQFP, 52Pins

Наличие: 176 шт.

Адрес доставки: Москва

Цена: ₽ 8,329.16

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC428544

Категория продукта:

Преобразователь DA

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD5362BSTZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD5362BSTZ
Производитель	ADI
ЧипСити Номер продукта	CC428544
Категория продукта	Преобразователь DA
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	52 Pin
Корпус/Пакет	LQFP-52
Количество Выходных Интерфейсов	8 Output
Ток Питания	8.50 mA
Количество Каналов	8 Channel
Количество Стежков	52 Position
Количество Битов	16 Bit
Рассеяние Мощности	209 mW
Частота Выборки	540 kHz
Разрешение (биты)	16.0 Bit
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	209 mW
Количество ЦАПов	8 DAC
Напряжение питания	2.5V ~ 5.5V
Длина	10 mm
Ширина	10 mm
Высота	1.4 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2016/06/20
	Показывать Просмотр аналоги замена

AD5362BSTZ описание продукта

The AD5362BSTZ is a 8-channel 16-bit Digital-to-analog Converter (DAC) provides buffered voltage outputs with a span of 4x the reference voltage. The gain and offset of each DAC can be independently trimmed to remove errors. For even greater flexibility, the device is divided into two groups of four DAC and the output range of each group can be independently adjusted by an offset DAC. It offers guaranteed operation over a wide supply range with VSS from -16.5 to -4.5V and VDD from 8 to 16.5V. The output amplifier headroom requirement is 1.4V operating with a load current of 1mA. It has a high speed 4-wire serial interface that is compatible with SPI, QSPI™, MICROWIRE™ and DSP interface standards and can handle clock speeds of up to 50MHz. All the outputs can be updated simultaneously by taking the LDAC input low. Each channel has a programmable gain and an offset adjust register. DAC output is gained and buffered on chip with respect to an external SIGGNDx input.
Thermal shutdown function
Channel monitoring multiplexer
GPIO function
System calibration function allowing user-programmable offset and gain
Channel grouping and addressing
Data error checking
Simultaneous update of DAC outputs

Показывать

AD5362BSTZ Даташит PDF

28 страницы, 487 КБ

03/07/2008

просматривать

AD5362BSTZ Даташит PDF

29 страницы, 696 КБ

03/07/2008

просматривать

AD5362BSTZ Даташит PDF

25 страницы, 288 КБ

просматривать

AD5362BSTZ Даташит PDF

28 страницы, 652 КБ

03/07/2008

просматривать

AD5362BSTZ Даташит PDF

28 страницы, 483 КБ

03/28/2012

просматривать

AD5362BSTZ Даташит PDF

28 страницы, 463 КБ

03/21/2008

просматривать

AD5362BSTZ Даташит PDF

18 страницы, 435 КБ

просматривать

AD5362BSTZ Даташит PDF

29 страницы, 484 КБ

02/05/2016

просматривать

AD5362BSTZ Другие Даташит

4 страницы, 1101 КБ

04/05/2006

просматривать

AD5362BSTZ Другие Даташит

2 страницы, 75 КБ

07/27/2009

просматривать

AD5362BSTZ Примечание по применению

2 страницы, 80 КБ

12/02/2008

просматривать
