AD5302BRMZ Купить - ADI Преобразователь DA

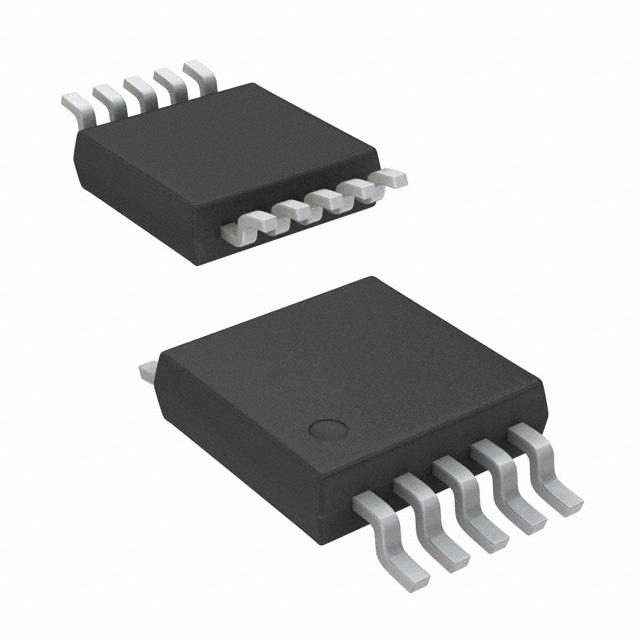

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD5302BRMZ

ADI

ANALOG DEVICES AD5302BRMZ Digital to Analogue Converter, Dual, 8Bit, Serial, 2.5V to 5.5V, MSOP, 10Pins

Наличие: 920 шт.

Адрес доставки: Москва

Цена: ₽ 41.55

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC678600

Категория продукта:

Преобразователь DA

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD5302BRMZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD5302BRMZ
Производитель	ADI
ЧипСити Номер продукта	CC678600
Категория продукта	Преобразователь DA
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	MSOP-10
Количество Выходных Интерфейсов	2 Output
Ток Питания	300 µA
Количество Каналов	2 Channel
Количество Стежков	10 Position
Количество Битов	8 Bit
Рассеяние Мощности	0.0025 W
Частота Выборки	167 ksps
Разрешение (биты)	8.0 Bit
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	2.5 mW
Количество ЦАПов	2 DAC
Напряжение питания	2.5V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.5 V
Высота	0.85 mm
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD5302BRMZ описание продукта

Product Details
The AD5302/AD5312/AD5322 are dual 8-, 10- and 12-bit buffered voltage output DACs in a 10-lead mSOIC package that operate from a single +2.5 V to +5.5 V supply consuming 230 mA at 3 V. Their on-chip output amplifiers allow the outputs to swing rail-to-rail with a slew rate of 0.7 V/ms. The AD5302/AD5312/AD5322 utilize a versatile 3-wire serial interface which operates at clock rates up to 30 MHz and is compatible with standard SPI™, QSPI™, MICROWIRE™ and DSP interface standards.
**Product Highlights**
Available in 10-lead MicroSOIC packages.
Low power, single supply operation from 2.5 V to 5.5 V supply
Consumes 0.7mW at 3 V and 1.5 mW at 5 V
DNL of less than 0.25 LSB.
Rail-to-Rail output with a slew rate of 0.7 V/µs
Utilizes a versatile 3-wire serial interface with clock rates up to 30 MHz
Pin and Software Compatible with the AD5312 (10-Bit) and the AD5322 (12-bit)
### Features and Benefits
Two 8-Bit DACS in one package
Micropower: 300 µA @ 5 V (including Reference Current)
Power-Down to 200 nA @ 5 V, 50nA @ 3 V
Guaranteed Monotonic by Design
Power-On-Reset to Zero Volts
Buffered/Unbuffered Reference Input Options
O-VREF Output Voltage
Low Power,SPI™, QSPI™, MICROWIRE™ and DSP-Compatible 3-Wire Serial Interface
Output Buffer Amplifiers with Rail-to-Rail Operation Simultaneous Update of DAC Outputs via LDAC pin (active low)
Temperature Range:
-40°C to 105°C
Three Power-Down Functions
